Заземление в системах видеонаблюдения: почему это важно и как сделать правильно.

Заземление систем видеонаблюдения: почему это критично

Калининградская область отличается влажным морским климатом и регулярными грозовыми фронтами. В этих условиях пренебрежение правилами электромагнитной совместимости гарантированно превращает дорогостоящий комплекс безопасности в груду сгоревшего пластика и кремния. Статистика сервисных центров показывает, что 72% поломок сетевых плат, сгоревших портов коммутаторов и зависаний регистраторов вызваны именно отсутствием качественного завода заземляющего контура.

Многие полагают, что достаточно закрепить камеру на стене здания, подключить кабель и запустить трансляцию. Но при первом же разряде молнии в радиусе полукилометра или запуске мощного электродвигателя в соседнем цеху картинка покрывается рябью, а сетевое соединение разрывается.

Физика процессов: как электричество уничтожает кремниевые платы

Электроника современных уличных камер видеонаблюдения работает на сверхмалых токах и напряжениях до 12 вольт. При этом окружающая среда наполнена гигантскими энергетическими потоками. Для понимания масштаба угрозы достаточно взглянуть на физические параметры явлений:

Когда разность потенциалов между точкой монтажа видеокамеры и сервером превышает порог прочности изоляции, происходит электрический пробой. Электроны устремляются по кратчайшему пути через тончайшие дорожки микросхем, мгновенно испаряя медь и плавя полупроводники.

Разность потенциалов и блуждающие токи

При подключении камер к электросети здания возникает проблема неравномерного распределения потенциалов. В идеальных условиях земля во всех точках имеет нулевой потенциал. В реальности сопротивление грунта, неравномерная нагрузка на фазы и блуждающие токи от промышленных объектов создают постоянный перепад напряжений между фундаментами зданий и металлическими опорами.

Ток начинает искать путь выравнивания потенциалов. Самым привлекательным проводником с низким сопротивлением становится экранированная оплетка коаксиального кабеля или витой пары. Протекая по сигнальным жилам, паразитный ток перегружает входные цепи видеоприемников, вызывая нагрев компонентов и фатальные сбои в работе оборудования.

Воздействие грозовых разрядов и наводки в кабеле

Прямое попадание молнии в камеру — случай редкий и фатальный, защититься от которого на 100% невозможно. Однако 95% повреждений оборудования во время грозы происходят из-за вторичных электромагнитных наводок. Молния — это колоссальный источник переменного электромагнитного поля. Кабели, проложенные по воздуху или закопанные в землю, работают как антенны, улавливающие этот разрушительный импульс.

Без правильно смонтированной грозозащиты наведенное напряжение распространяется по медному проводнику во все стороны, уничтожая как саму камеру, так и дорогой многопортовый коммутатор POE в серверном шкафу. Качественная изоляция и своевременный отвод избыточной энергии в землю позволяют сохранить работоспособность всей локальной сети.

Земляная петля (Ground loop) — скрытая угроза стабильности

Земляная петля возникает, когда одна и та же цепь заземлена в двух разных точках с неодинаковыми электрическими потенциалами. Образуется замкнутый контур, по которому непрерывно циркулирует ток промышленной частоты 50 Гц. Этот процесс является главным источником помех, искажающих видеосигнал.

Механизм возникновения паразитных токов в коаксиальных сетях

В аналоговом и гибридном видеонаблюдении стандартов AHD, TVI и CVI сигнал передается по коаксиальному кабелю. Внешняя оплетка одновременно выполняет две роли: защищает полезный сигнал от внешних радиопомех и служит вторым сигнальным проводом.

Если металлическое основание камеры имеет прямой контакт со стальной конструкцией цеха или заземленным столбом, а видеорегистратор заземлен через шину в серверной, разность потенциалов начинает гнать уравнивающий ток прямо по сигнальной оплетке. Напряжение помехи суммируется с полезным видеосигналом. Использование качественных разъемов Набор коннекторов для КВК кабеля AHD видеонаблюдения не решает эту проблему, так как физический контакт с разнопотенциальной землей остается замкнутым.

Почему цифровое IP-видеонаблюдение тоже страдает от наводок

Существует распространенное заблуждение, что IP-видеокамеры за счет цифровой передачи пакетов данных полностью застрахованы от влияния заземления. Действительно, цифровой сигнал устойчив к аналоговому шуму. Однако физическая среда передачи данных — медные проводники кабеля витая пара — подчиняется тем же законам физики.

При использовании экранированного кабеля (FTP) экран должен заземляться только с одной стороны — на коммутаторе. Если заземлить его с двух сторон (на камере и на коммутаторе), витая пара превратится в классическую земляную петлю. Токи побегут по фольгированному экрану, нагревая кабель и наводя помехи на внутренние витые пары. В итоге пакеты данных начинают теряться, скорость порта падает с 100 Мбит/с до 10 Мбит/с, а видеопоток зависает и рассыпается на пиксели.

Сравнение типов кабелей и эффективности защиты от помех

Выбор кабельной продукции напрямую определяет устойчивость будущей системы безопасности к электромагнитным воздействиям. Для наглядности мы свели ключевые характеристики популярных проводников в сравнительную таблицу.

Правила построения правильного заземления

Для создания надежного щита от электромагнитных наводок требуется строгое следование технологическим правилам монтажа. Вся система должна сводиться к единой точке нулевого потенциала. Использование разрозненных заземлителей без объединения их в общую металлосвязь категорически запрещено.

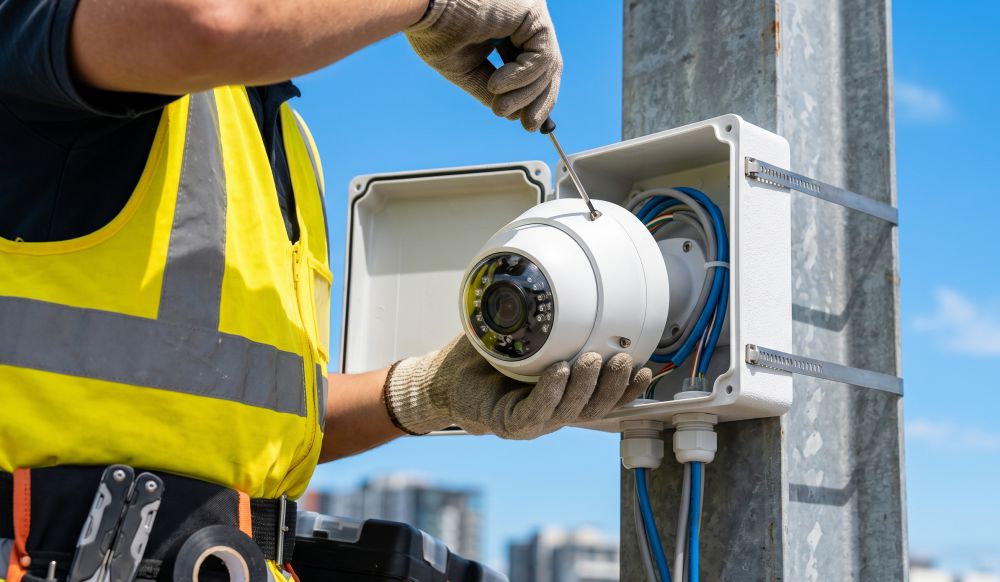

Изоляция камер от металлических конструкций

Основным источником проблем на уличных объектах является крепление камер на металлические опоры, заборы или фермы ангаров. В этих случаях необходимо разорвать гальванический контакт между алюминиевым силуминовым корпусом устройства и стальной опорой.

Идеальным решением является использование монтажной коробки Монтажная коробка KadrON JB3-115W. Она выполнена из прочного пластика, полностью изолирует крепежные винты камеры от металлического столба и надежно защищает кабельные соединения от влаги.

Монтажная коробка KadrON JB3-115W
Цена: 549 руб.
Надежная изоляция уличных камер от наводок с металлических опор.

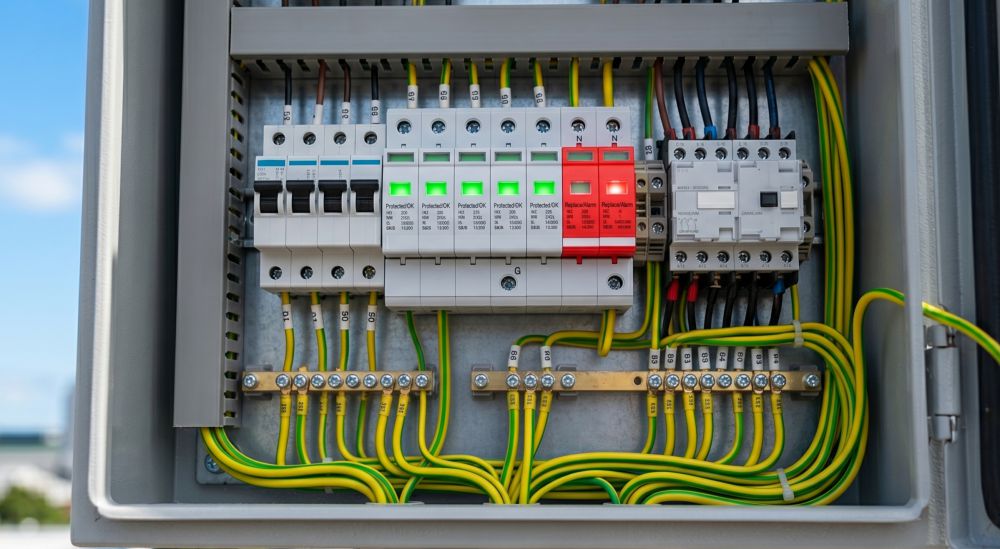

Молниезащита и устройства защиты от импульсных перенапряжений (УЗИП)

На входе медных кабелей в здание из открытого пространства обязательна установка модулей грозозащиты (УЗИП). Устройство содержит быстродействующие газоразрядники и супрессорные диоды, которые при скачке напряжения выше 15 вольт мгновенно «сбрасывают» избыточный ток на заземляющую шину.

При использовании мощных РоЕ-коммутаторов, таких как ST-S46POE(2М/65W/А) PRO (версия 2), установка УЗИП защищает дорогостоящие порты свитча от выгорания при ударах молнии вблизи кабельных трасс.

Типичные ошибки при монтаже заземления

Желание сэкономить время и материалы часто приводит к фатальным ошибкам, делающим систему защиты не просто бесполезной, но и опасной.

Ответы на вопросы о заземлении в системах видеонаблюдения
