Как проверить кабель без тестера: 5 способов для витой пары и коаксиала

Первые шаги: визуальный осмотр и метод замены

Самый простой и безопасный способ проверить кабель без тестера — это визуальный осмотр и метод замены. Сначала внимательно осмотрите всю доступную длину кабеля на наличие заломов, порезов или следов повреждений. Проверьте коннекторы на концах: они должны быть целыми, с ровными контактами. Затем, если возможно, временно подключите оборудование с помощью другого, заведомо рабочего кабеля (например, короткого патч-корда). Если с новым кабелем устройство заработало — проблема в старом. Если нет — неисправность, скорее всего, в самом оборудовании.

Как провести визуальный осмотр кабеля и коннекторов

Визуальный осмотр — это первый и самый доступный этап проверки кабеля без приборов. Он позволяет выявить очевидные физические повреждения.

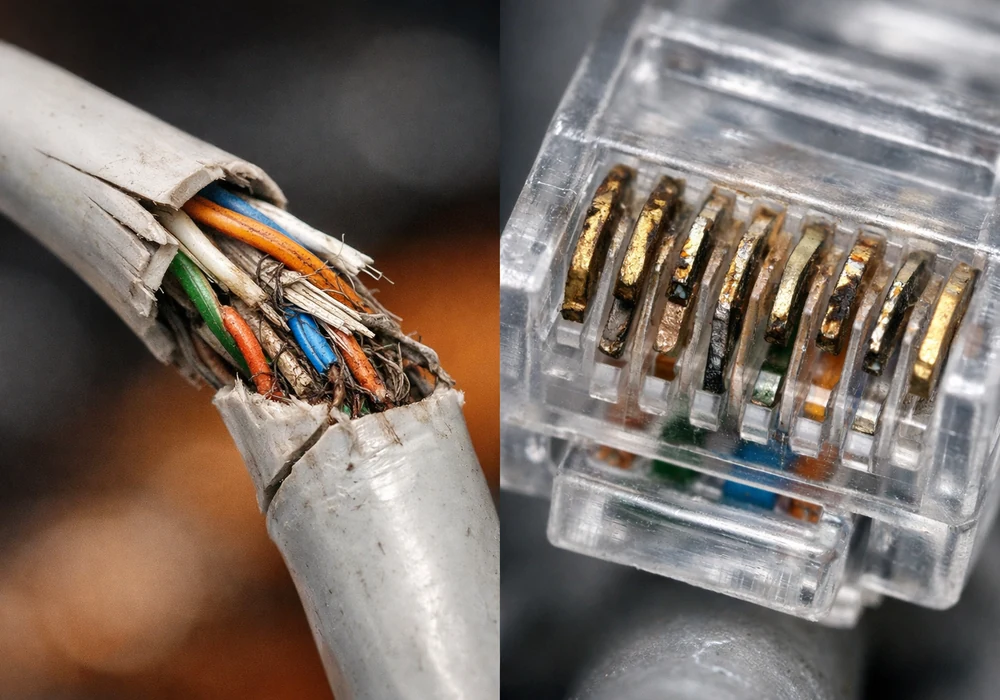

1. Осмотрите сам кабель: Внимательно изучите всю доступную вам длину. Ищите сильные перегибы, заломы, порезы изоляции, следы зубов животных или другие механические повреждения. Чаще всего они случаются в местах прохода кабеля через стены или мебель.
2. Проверьте коннекторы: Уделите особое внимание разъемам на обоих концах кабеля. Для витой пары это обычно RJ-45, для коаксиального кабеля — BNC. Ищите трещины на корпусе, погнутые или обломанные металлические контакты внутри, следы окисления (зеленоватый или темный налет).
3. Оцените плотность подключения: Аккуратно, но плотно вставьте коннектор в соответствующий разъем оборудования (IP-камера, видеорегистратор, роутер, коммутатор). Он должен зафиксироваться без люфта. Часто проблема кроется в неплотном контакте.

Метод замены: экспресс-диагностика

Если видимых повреждений нет, следующий шаг — метод замены. Он позволяет быстро определить, виноват ли именно кабель, или проблема кроется в самом устройстве.

1. Найдите заведомо исправный кабель: Возьмите любой другой кабель аналогичного типа (например, короткий патч-корд для сетевого соединения), в работоспособности которого вы уверены.
2. Временно подключите оборудование: Отключите неработающий кабель и замените его на проверенный.
3. Оцените результат:
   • Если оборудование заработало, причина неисправности — в вашем старом кабеле. Внутри может быть невидимый обрыв.
   • Если оборудование по-прежнему не работает, проблема, скорее всего, не в кабеле, а в самом устройстве или его настройках.

Если визуальный осмотр ничего не дал, а возможности заменить кабель нет, переходите к более сложным методам проверки, которые зависят от типа вашего кабеля.

Как проверить сетевой кабель (витую пару) подручными средствами

Если визуальный осмотр и метод замены не выявили проблему, пора перейти к более глубокой диагностике витой пары. Для этого не потребуются дорогие приборы — достаточно внимательности и простых подручных средств.

1. Диагностика по светодиодным индикаторам

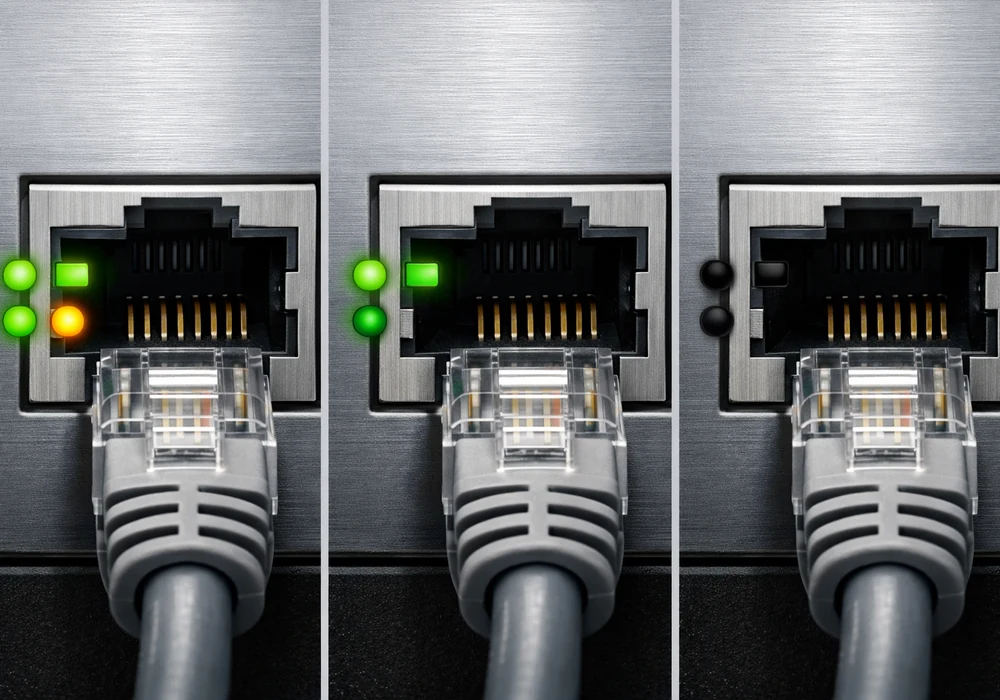

Большинство сетевых устройств (роутеры, коммутаторы, ПК и даже IP-камеры) оснащены светодиодными индикаторами на портах RJ-45. Они многое говорят о состоянии кабеля:

• Индикатор Link (обычно зеленый):
  • Горит постоянно: Физическое соединение установлено. Это хороший знак.
  • Не горит: Отсутствует физическое соединение. Это самый частый признак проблемы с кабелем — обрыва одной или нескольких жил, повреждения коннектора или неисправности порта.
• Индикатор Activity/ACT (часто желтый):
  • Мигает: Идет активный обмен данными. Кабель работает корректно.
  • Не мигает (при горящем Link): Физическое соединение есть, но данные не передаются. Проблема может быть в настройках оборудования или в частичном повреждении кабеля.

2. Проверка с помощью ноутбука

Этот метод полезен, чтобы убедиться, что проблема именно в кабеле, а не в конечном устройстве.

1. Отключите кабель от основного устройства (камеры, домофона) и подключите его к сетевому порту ноутбука.
2. Проверьте индикаторы на сетевой карте ноутбука. В идеале они должны загореться.
3. В операционной системе (например, Windows) проверьте статус сетевого подключения. Если вы видите «Сетевой кабель не подключен», это подтверждает проблему с кабелем.

3. Прозвонка витой пары батарейкой и светодиодом

Этот метод позволяет проверить целостность каждой жилы внутри кабеля. Вам понадобится батарейка (1.5В типа AA/AAA), маленький светодиод и два коротких провода.

Проверка всех 8 жил витой пары на обрыв и КЗ

Для полной диагностики нужно проверить все 4 пары. Стандартная распиновка RJ-45 по схеме T568B:

Порядок проверки:

1. На одном конце кабеля зачистите и скрутите жилы одной пары, например, бело-оранжевую и оранжевую.
2. На другом конце кабеля соберите простую цепь: один контакт батарейки подключите к бело-оранжевой жиле, а второй контакт через светодиод — к оранжевой жиле.
3. Результат:
   • Светодиод загорелся: обе жилы в паре целы.
   • Светодиод не загорелся: обрыв в одной или обеих жилах.
4. Повторите процедуру для всех четырех пар: бело-зеленый/зеленый (пины 3 и 6), синий/бело-синий (пины 4 и 5), бело-коричневый/коричневый (пины 7 и 8).
5. Проверка на КЗ: если светодиод загорается при проверке жил из разных пар (например, оранжевой и синей), между ними есть короткое замыкание.

Если вы проверяете кабель от аналоговой камеры, методы для витой пары не подойдут. Следующий раздел посвящен коаксиальным кабелям.

Как найти обрыв в коаксиальном кабеле для видеонаблюдения

Аналоговые камеры видеонаблюдения подключаются по коаксиальному кабелю (RG-59, RG-6). Если камера перестала показывать, а визуальный осмотр не выявил повреждений, проблема может быть в обрыве или коротком замыкании внутри кабеля.

Устройство коаксиального кабеля

Кабель состоит из центральной жилы (передает видеосигнал) и оплетки/экрана (защита от помех и обратный проводник), разделенных изоляцией. Основные неисправности — обрыв жилы, обрыв оплетки или короткое замыкание между ними.

Как проверить кабель на обрыв

Для проверки понадобится батарейка (1.5В или 9В) и светодиод.

1. Подготовка: Зачистите центральную жилу и оплетку на обоих концах кабеля.
2. Замыкание: На одном конце кабеля скрутите центральную жилу и оплетку вместе.
3. Проверка: На другом конце подключите цепь из батарейки и светодиода. Один провод от цепи — к центральной жиле, другой — к оплетке.
4. Результат:
   • Светодиод загорелся — кабель цел.
   • Светодиод не загорелся — в кабеле обрыв.

Как проверить кабель на короткое замыкание

Короткое замыкание (КЗ) — частая причина отсутствия сигнала.

1. Подготовка: Убедитесь, что оба конца кабеля разомкнуты и жила с оплеткой нигде не соприкасаются.
2. Проверка: Подключите цепь из батарейки и светодиода к центральной жиле и оплетке на одном из концов.
3. Результат:
   • Светодиод загорелся — в кабеле короткое замыкание. Проверьте BNC-разъемы, часто проблема в неаккуратном обжиме.
   • Светодиод не загорелся — КЗ отсутствует.

Проверка комбинированных кабелей (КВК)

В системах видеонаблюдения часто используется кабель КВК, где коаксиал объединен с жилами питания. Коаксиальную часть проверяйте, как описано выше. Жилы питания (обычно красная и черная) можно проверить на обрыв и КЗ аналогично жилам витой пары.

Эти методы работают, когда у вас есть доступ к обоим концам кабеля. Но что делать, если часть трассы скрыта?

Что делать, если кабель проложен в стене или коробе

Когда кабель скрыт, прямая проверка невозможна. В таких случаях диагностика смещается на конечные точки линии и косвенные признаки.

1. Проверка и переобжим конечных разъемов

Чаще всего проблема скрытой проводки — в ее окончаниях: патч-панелях, сетевых розетках или обжатых коннекторах.

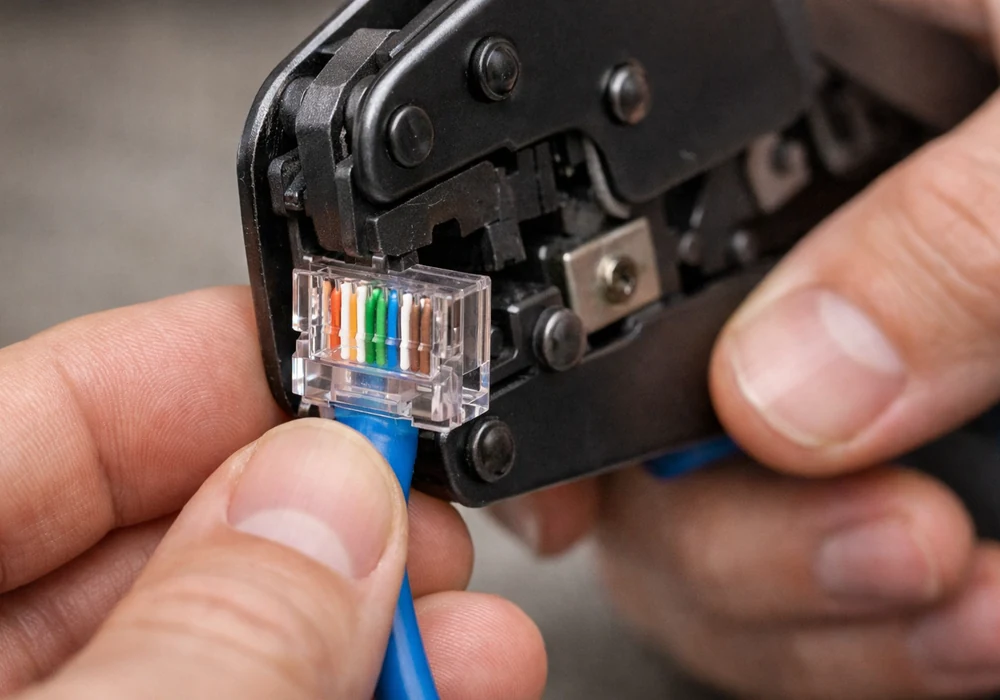

• RJ-45 коннекторы: Проверьте, нет ли ослабших жил. При некачественном обжиме контакты не прорезают изоляцию. Если есть подозрение, аккуратно срежьте старый коннектор и переобжмите его заново с помощью кримпера, строго следуя цветовой схеме T568B.
• Сетевые розетки: Осмотрите качество заделки жил. Провода должны быть плотно закреплены в своих контактах.
• BNC-разъемы: Убедитесь, что центральная жила плотно контактирует с пином, а оплетка надежно прижата к корпусу.

2. Косвенная диагностика с помощью оборудования

Если доступ к обоим концам кабеля есть, но его нельзя извлечь, используйте подключенное оборудование для косвенной диагностики.

• Для витой пары (Ethernet):
  • Метод исключения: Подключите к сетевой розетке заведомо рабочий ноутбук. Если сетевое подключение установится (загорятся индикаторы Link/Activity), значит, линия до этого момента исправна.
  • Использование PoE-инжектора: Если вы подключаете IP-камеру с питанием по PoE, попробуйте установить PoE-инжектор. Если индикатор питания на камере не загорается, это сильный признак обрыва или КЗ в кабеле.
• Для коаксиального кабеля: Подключите аналоговую камеру к видеорегистратору коротким, заведомо исправным кабелем. Если камера работает, то проблема в длинном скрытом кабеле или его разъемах.

3. Когда нужен специалист

Если проверка конечных точек и косвенные методы не помогли, а вы подозреваете обрыв внутри стены, дальнейшая самостоятельная диагностика неэффективна. Локализовать точное место обрыва в скрытой проводке без профессионального кабельного трассоискателя практически невозможно. В такой ситуации лучше обратиться к специалистам.

Частые ошибки при проверке и когда пора вызывать мастера

Самостоятельная диагностика помогает сэкономить время и деньги, но важно не навредить. Избегайте распространённых ошибок и чётко понимайте, когда должны действовать профессионалы.

Чего делать категорически нельзя

• Использовать источники высокого напряжения. Для прозвонки слаботочных кабелей используйте только батарейки (1.5В или 9В). Подключение сетевого кабеля к розетке 220В смертельно опасно и гарантированно повредит оборудование.
• Проверять кабель, подключенный к оборудованию. Всегда отключайте кабель с обеих сторон перед прозвонкой. Подача напряжения от батарейки на активный порт может вывести его из строя.
• Неаккуратно обжимать коннекторы. Попытка обжать RJ-45 без инструмента или опыта часто приводит к новым проблемам.
• Соединять жилы скруткой. Для витой пары и коаксиального кабеля скрутка — ненадёжное решение. Она нарушает целостность сигнала, увеличивает помехи и снижает скорость.

Когда пора вызвать мастера

Обратитесь к специалисту, если:

• Ни один из методов не помог. Если вы всё проверили, а проблема осталась, требуется профессиональная диагностика.
• Кабель скрыт в стене. Если вы подозреваете обрыв внутри скрытой трассы и проверка разъемов не дала результата, нужен специалист с трассоискателем.
• Вышло из строя несколько устройств. Это может указывать на проблему не в одном кабеле, а в коммутаторе или другом оборудовании.
• Нет уверенности в своих действиях. Если вы боитесь повредить оборудование, лучше остановиться.
• Неисправность «плавающая». Если сигнал то появляется, то пропадает, это указывает на частичный обрыв или плохой контакт, который сложно найти без приборов.

Если вам требуется помощь в диагностике или замене кабеля в Калининграде, команда «Камера39» готова помочь. Мы оперативно выявим и устраним неисправность, используя профессиональное оборудование.
