Задачи и ключевые зоны контроля на элеваторе

Видеонаблюдение на элеваторе решает три ключевые задачи: предотвращение хищений, контроль технологических процессов и обеспечение общей безопасности. Для этого камеры в первую очередь устанавливают на въезде и выезде для фиксации транспорта, на автомобильных весах для контроля массы, в зонах погрузки/выгрузки для пресечения воровства, а также вдоль периметра. Наблюдение за основным оборудованием, таким как нории и конвейеры, помогает оперативно реагировать на сбои и аварии.

Эффективность системы видеонаблюдения напрямую зависит от правильного выбора мест установки камер. Чтобы система приносила максимальную пользу, важно четко определить, какие зоны требуют постоянного контроля и какие бизнес-задачи решаются в каждой из них.

• 1. Периметр и подходы к объекту

  Задача: Предотвращение несанкционированного проникновения на территорию элеватора, фиксация посторонних лиц и транспорта, которые пытаются попасть на объект в обход КПП.

  Где устанавливать камеры: По всему внешнему контуру объекта, включая удаленные склады, технические зоны и подъездные пути. Камеры должны обеспечивать широкий угол обзора и четкую детализацию для идентификации потенциальных нарушителей, особенно в ночное время.

• 2. Въезд/Выезд и весовые комплексы

  Задача: Контроль транспорта на въезде и выезде для точного учета входящего и отгружаемого зерна. Предотвращение махинаций с весом, подмены груза. Фиксация номеров транспорта и данных водителей.

  Где устанавливать камеры: Непосредственно над въездными и выездными воротами, над платформой автомобильных весов и железнодорожных весов. Важно обеспечить четкий обзор показаний табло весов, а также государственных номеров транспортных средств и лица водителя. Это одна из ключевых зон контроля видеонаблюдения на элеваторе для контроля транспорта.

• 3. Зоны погрузки и выгрузки зерна

  Задача: Предотвращение хищений зерна во время погрузки или выгрузки. Контроль количества и качества отгружаемого/принимаемого сырья. Обеспечение соблюдения технологии работ персоналом.

  Где устанавливать камеры: Над каждой приемной ямой для зерна, в местах непосредственной загрузки/выгрузки из транспорта в силосы или склады, а также над конвейерными линиями, где происходит перемещение зерна. Камеры должны покрывать всю зону выгрузки зерна и прилегающие участки.

• 4. Основное технологическое оборудование

  Задача: Мониторинг работы норий, конвейеров, сушилок, сепараторов и других ключевых элементов. Оперативное обнаружение засоров, перегрева, неисправностей, что позволяет минимизировать простои и риски аварий. Контроль за технологическим процессом.

  Где устанавливать камеры: В местах сопряжения механизмов, на подъемах и спусках конвейеров, у приводов, в зонах возможного образования заторов. Наблюдение помогает предотвращать поломки и повышать общую безопасность производства.

• 5. Склады, силосные башни и рабочие зоны

  Задача: Общий контроль территории хранения и доступа к ней. Предотвращение хищений со стороны персонала, контроль за перемещением по складу. Повышение дисциплины и исполнительности сотрудников.

  Где устанавливать камеры: По периметру складов, на внешних стенах и внутри силосных башен, у всех входных и эвакуационных выходов, в местах работы операторов и других сотрудников. Общий обзор помогает отслеживать движение и оперативно реагировать на внештатные ситуации.

Теперь, когда мы определили основные зоны контроля, рассмотрим специфические требования, которые предъявляет элеватор к оборудованию.

Специфика объекта: защита от пыли, влаги и риска взрыва

Элеваторы и зернохранилища — это объекты со сложными и подчас агрессивными условиями эксплуатации, которые требуют от систем видеонаблюдения особого подхода. Установка стандартных офисных или бытовых камер здесь не только неэффективна, но и опасна. Для обеспечения надежности и безопасности системы видеонаблюдения необходимо учитывать ряд критических факторов.

Опасность зерновой пыли и взрывозащищенное исполнение (Ex)

Одно из главных отличий элеватора от других промышленных объектов — это постоянное присутствие зерновой пыли. Зерновая пыль при определенной концентрации в воздухе является взрывоопасной. В процессе работы оборудования (нории, транспортеры, очистные машины) частицы пыли поднимаются в воздух, создавая потенциально взрывоопасную атмосферу. Это особенно актуально для закрытых помещений, таких как шахты норий, бункеры и зерноочистительные комплексы.

В таких зонах критически важно использовать только взрывозащищенное оборудование (Ex-оборудование). Его конструкция исключает возможность искрообразования, перегрева или накопления статического электричества, способных воспламенить пылевоздушную смесь. Маркировка взрывозащиты на оборудовании должна точно соответствовать классу взрывоопасной зоны, определенному по действующим нормативным документам (например, ПУЭ).

Защита от пыли, влаги и температурных перепадов

Помимо риска взрыва, видеонаблюдение на элеваторе сталкивается с постоянным воздействием пыли, влаги и значительных перепадов температур. Уличные камеры подвергаются дождю, снегу, ветру, а также прямым солнечным лучам, что требует от них способности работать в широком температурном диапазоне. Внутри помещений уровень запыленности также очень высок.

Для таких условий оборудование должно иметь высокий класс защиты IP (Ingress Protection). Например, камеры с классом защиты IP66 или IP67 полностью герметичны для пыли и выдерживают прямое попадание струй воды (IP66) или кратковременное погружение в воду (IP67). Это обеспечивает долговечность электроники и стабильность работы в агрессивной среде.

Влияние вибрации от работающего оборудования

На элеваторе постоянно работает мощное технологическое оборудование: нории, транспортеры, сушилки, вентиляторы. Они создают значительную вибрацию, которая передается на несущие конструкции и, соответственно, на установленные камеры. Постоянная вибрация может привести к следующим проблемам:

• Искажение изображения: «дрожащая» картинка затрудняет идентификацию лиц, номеров транспорта или деталей происшествий.
• Сокращение срока службы: механические элементы камеры, платы и разъемы быстрее выходят из строя из-за постоянных колебаний.
• Разбалтывание креплений: со временем камера может сместиться, изменив угол обзора, или вовсе открепиться.

Поэтому при выборе оборудования для таких зон «Камера39» отдает предпочтение камерам с усиленными креплениями и корпусами, способными выдерживать значительные механические нагрузки и вибрации.

Учитывая все эти специфические условия, становится очевидно: выбор оборудования для видеонаблюдения на элеваторе — это не поиск стандартных решений, а тщательный подбор специализированных устройств, способных выдержать сложную агрессивную среду и обеспечить стабильную работу. Только после учета этих требований можно переходить к выбору конкретных типов камер и их функциональных возможностей.

Подбор оборудования: камеры, видеорегистраторы и сетевая инфраструктура

Выбор подходящего оборудования – ключевой этап при организации видеонаблюдения на таком сложном объекте, как элеватор. Учитывая агрессивную среду и специфические задачи, стандартные решения не подойдут. Важно понимать назначение каждого компонента системы, чтобы обеспечить надежность и эффективность.

Типы камер и их применение

На элеваторе требуется комбинация различных типов IP-камер, каждая из которых решает свои задачи:

Выбор разрешения для IP-камер также играет важную роль. Для общего обзора достаточно Full HD (2 Мп), но для задач, требующих максимальной детализации, таких как распознавание номеров автомобилей на весовой, рекомендуется использовать камеры с разрешением 4K (8 Мп) и выше.

Видеорегистраторы (NVR)

Сетевой видеорегистратор (NVR) — это сердце IP-системы видеонаблюдения. Он принимает, записывает, хранит и управляет видеопотоками от всех IP-камер. При выборе NVR для элеватора учитывайте следующие критерии:

• Количество каналов: Должно соответствовать или превышать количество планируемых камер. Для масштабирования системы лучше предусмотреть запас.
• Поддержка разрешения: NVR должен поддерживать разрешение, которое выдают камеры (например, 4K для 4K-камер).
• Глубина архива: Определяет, как долго будут храниться записи. Для промышленных объектов обычно требуется хранение видеоархива от 14 до 30 дней. Объем жестких дисков подбирается индивидуально под задачу, исходя из количества камер, их разрешения и настроек записи (постоянная, по движению, по расписанию).
• Поддержка видеоаналитики: Современные NVR могут обрабатывать и хранить данные, поступающие от интеллектуальных функций камер, или выполнять аналитику самостоятельно.

Сетевая инфраструктура

Элеваторы часто занимают большие территории, и стабильная передача видеосигнала на значительные расстояния становится критически важной. Для этого строится надежная сетевая инфраструктура:

• Оптоволоконный кабель: Для передачи видеосигнала на сотни метров и километры, а также между зданиями на территории элеватора, оптимально использовать оптоволоконный кабель. Он не подвержен электромагнитным помехам, обеспечивает высокую скорость и стабильность передачи данных на дальние расстояния.
• PoE-коммутаторы: Power over Ethernet (PoE) коммутаторы позволяют передавать электропитание и данные по одному кабелю Ethernet, что упрощает монтаж IP-камер и снижает затраты на прокладку отдельных линий питания, особенно в труднодоступных местах.
• Резервирование сети: На крупных объектах рекомендуется предусмотреть резервирование сетевых подключений для повышения отказоустойчивости системы.

Рабочее место оператора

Для эффективного контроля и управления системой видеонаблюдения необходима хорошо организованная операторская. Она включает в себя производительный компьютер, специализированное программное обеспечение для управления видео (VMS) и несколько мониторов для одновременного вывода изображения с десятков камер. Удобство интерфейса и возможность быстрого поиска по архиву напрямую влияют на скорость реагирования персонала.

Современное оборудование способно не только показывать картинку, но и анализировать ее. Рассмотрим, как видеоаналитика может автоматизировать контроль на элеваторе.

Возможности видеоаналитики: автоматизация контроля и повышение эффективности

Современные IP-системы видеонаблюдения выходят далеко за рамки простой записи видео. С помощью встроенных или внешних модулей видеоаналитики они превращаются в интеллектуальный инструмент для автоматизации рутинных операций, повышения точности учета и усиления безопасности на элеваторе. Это позволяет не только фиксировать события, но и проактивно реагировать на них, оптимизируя работу всего комплекса.

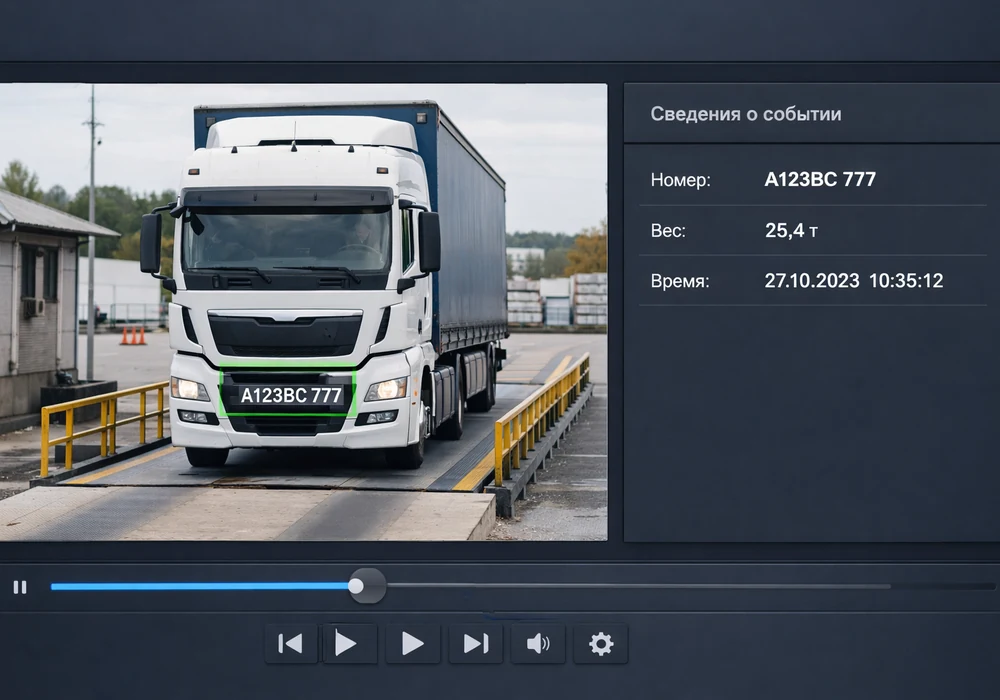

Одной из наиболее востребованных функций является автоматическое распознавание автомобильных и железнодорожных номеров (ANPR/LPR). Камеры на въезде, выезде и весовых комплексах мгновенно считывают номерной знак транспорта, сопоставляя его с данными из вашей системы учета или электронной очереди. Интеграция с весовым оборудованием позволяет автоматически привязывать каждый заезд/выезд и измеренный вес к конкретному транспортному средству и соответствующей видеозаписи. Это исключает ошибки ручного ввода, предотвращает махинации с весом и значительно ускоряет логистические процессы.

Для повышения безопасности и контроля доступа в запретные зоны активно применяется видеоаналитика по контролю пересечения линий и обнаружению вторжений. Например, если человек зайдет в зону работающего технологического оборудования, которая обозначена как опасная, или попытается проникнуть на территорию элеватора ночью, система немедленно сгенерирует тревожное уведомление. Это позволяет службе безопасности оперативно отреагировать на потенциальную угрозу или нарушение технологического регламента.

Модули детекции оставленных предметов помогают выявлять посторонние объекты, которые могут представлять угрозу или препятствовать работе. В некоторых случаях, если это применимо к конкретным технологическим процессам (например, фасовка), может быть реализована функция подсчета объектов – например, мешков или коробок на конвейере, что помогает в инвентаризации и контроле отгрузки.

Все данные с видеокамер и аналитических модулей доступны руководству и ответственным лицам в любое время. Удаленный доступ к системе через мобильное приложение или веб-интерфейс позволяет контролировать обстановку на элеваторе из любой точки мира, где есть интернет. Вы можете просматривать видео в реальном времени, архив записей, получать тревожные уведомления и аналитические отчеты, осуществляя ситуационный анализ без личного присутствия на объекте.

Чтобы все эти технологии заработали как единое целое, необходим грамотный подход к реализации проекта. Рассмотрим основные этапы.

Этапы внедрения системы видеонаблюдения в Калининграде

Установка видеонаблюдения на элеваторе в Калининграде – это многоэтапный процесс, требующий глубокой проработки и координации. От первого обращения до сдачи системы в эксплуатацию каждый шаг важен для обеспечения надёжности и эффективности. Мы в «Камера39» придерживаемся прозрачной и последовательной схемы работы, чтобы вы точно знали, как будет строиться наш проект.

1. Обследование объекта и постановка задач

   Первый шаг – это выезд инженера на ваш элеватор в Калининграде или области. На этом этапе мы не просто осматриваем территорию, но и погружаемся в специфику ваших бизнес-процессов. Совместно с вами определяются ключевые зоны контроля, о которых мы говорили ранее (весовая, зоны погрузки/выгрузки, периметр, технологические участки), выявляются потенциальные угрозы и желаемые результаты от системы. Инженер оценивает условия эксплуатации (наличие пыли, влаги, взрывоопасных зон), существующие коммуникации и инфраструктуру, чтобы предложить оптимальные решения. Это позволяет сформировать комплексное понимание задачи и избежать непредвиденных сложностей в будущем.

2. Подготовка технического задания и коммерческого предложения

   На основе данных, полученных в ходе обследования, мы разрабатываем подробное техническое задание (ТЗ). В ТЗ описываются функциональные требования к системе, типы и количество необходимого оборудования (IP-камеры, видеорегистраторы, сетевое оборудование), требования к разрешению, глубине архива и возможностям видеоаналитики. Параллельно готовится коммерческое предложение, где указываются предварительные расчеты стоимости оборудования и работ.

3. Проектирование системы видеонаблюдения

   После согласования ТЗ и коммерческого предложения начинается этап проектирования. Проект видеонаблюдения — это не просто набор схем, а детальный план всей системы, который включает:

   • схемы расположения камер с указанием углов обзора;
   • трассы прокладки кабельных линий (оптоволокно, витая пара);
   • планы размещения активного сетевого оборудования (коммутаторы, видеорегистраторы);
   • расчеты электропитания и спецификацию оборудования.
   Проект необходим для точного понимания всех технических аспектов, минимизации ошибок при монтаже и обеспечения соответствия системы нормативным требованиям, особенно для объектов с повышенной взрывопожарной опасностью.

4. Монтаж и пусконаладочные работы

   Монтажные работы – это воплощение проекта в жизнь. Они включают прокладку кабельных трасс, установку камер на выбранных позициях (в том числе на высоте), монтаж сетевого оборудования и видеорегистраторов. Особое внимание уделяется правильной установке взрывозащищенного оборудования в потенциально опасных зонах. После физического монтажа проводится пусконаладка: подключение и настройка всех компонентов системы, конфигурирование программного обеспечения для управления видео (VMS), точная калибровка камер и аналитических модулей.

   Важно: Монтажные работы на высоте и в потенциально взрывоопасных зонах должны выполняться только квалифицированным персоналом с соответствующими допусками и соблюдением всех норм безопасности.

5. Обучение персонала и сдача в эксплуатацию

   После завершения монтажа и пусконаладки мы проводим обучение вашего персонала. Сотрудники службы безопасности, операторы и ответственные лица получают необходимые знания по работе с системой: просмотр живого видео, поиск и экспорт записей из архива, управление PTZ-камерами, работа с аналитическими отчётами и реакция на тревожные события. После обучения и демонстрации полного функционала система сдаётся в эксплуатацию по акту приёмки-передачи.

6. Техническое обслуживание системы

   Элеватор – это объект с интенсивной эксплуатацией и агрессивной средой, поэтому регулярное техническое обслуживание системы видеонаблюдения критически важно. Мы предлагаем плановое обслуживание, которое включает очистку камер от пыли, проверку целостности кабельных линий, диагностику работоспособности оборудования и программного обеспечения, а также своевременное обновление прошивок. Это гарантирует стабильную работу системы на долгие годы, предотвращает сбои и продлевает срок службы оборудования.

Компания «Камера39» выполняет полный цикл работ по установке видеонаблюдения на элеваторе в Калининграде и по всей Калининградской области, от первичного обследования до последующего обслуживания. Обращаясь к нам, вы получаете надёжного партнёра, готового решать самые сложные задачи обеспечения безопасности и контроля на вашем объекте.
