Турникет СКУД заедает или медленно вращается: как провести механическую диагностику

Турникет заедает или медленно вращается: первые шаги и быстрая проверка

Если турникет СКУД заедает или медленно открывается, начните с безопасной внешней проверки. Осмотрите планки и основание на наличие посторонних предметов. Прислушайтесь к звукам: скрежет или гул указывают на внутреннюю проблему, а тишина — возможно, на отсутствие питания. Проверьте световую индикацию — она может сообщать об ошибке. Попробуйте аккуратно провернуть штангу вручную при отключенном питании (если возможно), чтобы оценить свободу хода. Эти шаги помогут понять, является ли причина внешней или требуется дальнейшая диагностика.

Прежде чем принимать решения о вызове специалиста или попытке внутреннего ремонта, выполните эту быструю проверку:

1. Визуальный осмотр. Внимательно осмотрите преграждающие планки (штанги) и зону их вращения, а также основание турникета. Ищите любые посторонние предметы: мусор, камешки, обрывки одежды, картон, которые могли попасть в механизм и блокировать движение. Проверьте, нет ли видимых деформаций планок или корпуса.
2. Проверка вручную. Если турникет обесточен или находится в режиме свободного прохода, попробуйте аккуратно провернуть преграждающие планки вручную. Они должны вращаться без чрезмерных усилий, скрипа или скрежета. Если вращение затруднено, это может указывать на механическое заедание внутри. Внимание: не прилагайте чрезмерных усилий, чтобы не повредить механизм.
3. Анализ звуков. При каждой попытке прохода прислушивайтесь к звукам, которые издает турникет. Нормальный звук — четкий щелчок соленоида (блокиратора), который освобождает планки для прохода. Аномальные звуки включают скрип, скрежет, металлический лязг, гудение или громкие удары. Скрип может указывать на недостаток смазки, скрежет — на трение деталей, а гудение — на проблему с электроприводом или заклиниванием.
4. Проверка функции «Антипаника». Если ваш турникет оснащен этой функцией, проверьте ее работу. Активируйте «Антипанику» (обычно это делается ключом) и убедитесь, что планка беспрепятственно складывается или опускается, а затем возвращается в исходное положение. Если планка заедает или не возвращается, это указывает на проблему в механизме этой функции.
5. Оценка световой индикации. Обратите внимание на световые индикаторы на корпусе. Обычно они показывают разрешенный (зеленая стрелка) или запрещенный (красный крест) проход. Мигающие или необычно горящие индикаторы могут сигнализировать об ошибке или сбое в работе. Сверьтесь с инструкцией к вашей модели турникета, чтобы понять значение конкретных сигналов. Отсутствие какой-либо индикации может указывать на полное отсутствие питания.
6. Поведение при обесточивании. В большинстве электромеханических турникетов при пропадании питания включается режим свободного прохода. Если турникет без питания все равно заедает, это однозначно указывает на механическую проблему.

Если внешняя проверка не выявила причин, скорее всего, проблема кроется внутри механизма. В следующем разделе мы рассмотрим основные внутренние узлы, которые могли выйти из строя.

Устройство турникета: основные механические узлы и их неисправности

Чтобы эффективно диагностировать проблему, важно понимать, из каких основных механических узлов состоит турникет-трипод. Это знание поможет вам целенаправленно искать причину неисправности.

Рассмотрим ключевые компоненты, характерные симптомы их износа и типичные причины механических неисправностей турникета.

Механизм блокировки (соленоид / электромагнит)

Этот узел отвечает за фиксацию преграждающих планок. Когда система СКУД дает команду на проход, соленоид втягивает шток, разблокируя механизм вращения.

• Симптомы неисправности: Планки не фиксируются или, наоборот, не разблокируются после считывания карты. Турникет заедает, не давая пройти, либо свободно вращается, не обеспечивая контроля доступа. Может отсутствовать характерный щелчок разблокировки.
• Причины: Износ сердечника или штока соленоида, залипание движущихся частей из-за пыли или коррозии.

Демпфирующий механизм (гидравлический демпфер)

Гидравлический демпфер обеспечивает плавное вращение преграждающих планок. Его задача — предотвратить резкие удары и обеспечить комфорт прохода.

• Симптомы неисправности: Преграждающие планки бьют при возврате в исходное положение или, наоборот, вращаются слишком медленно, создавая задержки.
• Причины: Утечка демпфирующей жидкости (масла), потеря вязкости масла со временем, разрегулировка или механическое повреждение.

Механизм автодоворота и фиксации (пружины, кулачковый механизм)

Этот механизм, состоящий из мощных пружин возврата и кулачков, отвечает за автоматическое возвращение планок в исходное положение после прохода и их фиксацию.

• Симптомы неисправности: Планки не возвращаются полностью, остаются под углом или свободно «болтаются», не фиксируясь.
• Причины: Ослабление или поломка пружин возврата, износ кулачкового механизма.

Опорные подшипники

Опорные подшипники обеспечивают легкое и бесшумное вращение центрального вала турникета.

• Симптомы неисправности: Турникет вращается туго, с усилием, появляются скрипы или скрежет при движении. Может наблюдаться заметный люфт центрального вала.
• Причины: Износ механизма (подшипников) из-за длительной эксплуатации, попадание влаги и коррозия, высыхание смазки.

Теперь, когда вы знаете, на что обращать внимание, можно перейти к безопасному вскрытию корпуса и пошаговому осмотру механизмов.

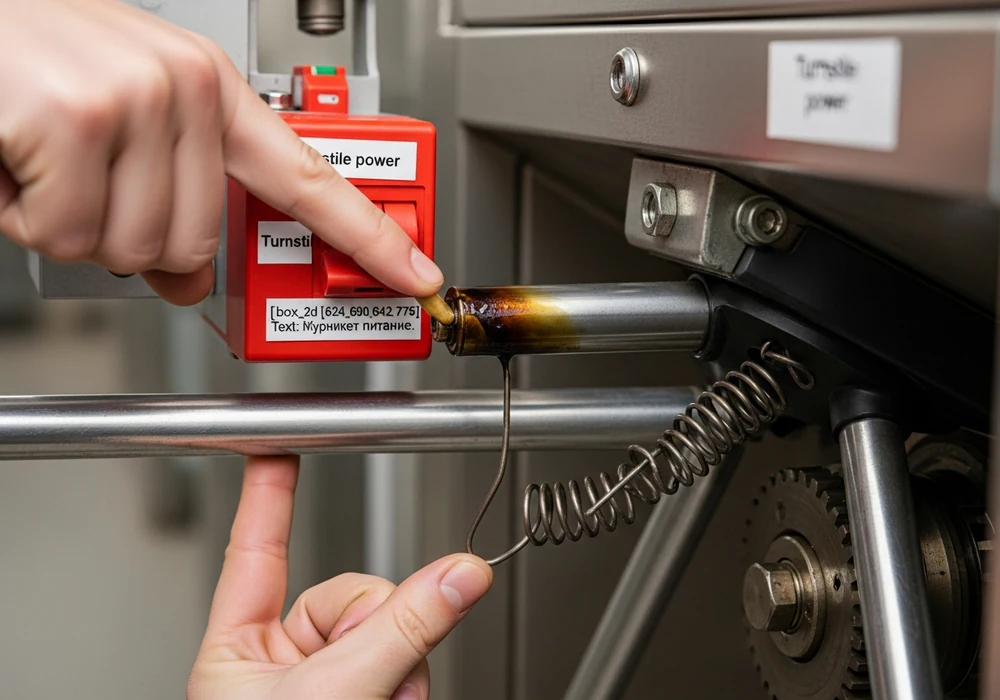

Пошаговая диагностика механики внутри корпуса

Если внешний осмотр не дал результатов, следующим этапом будет углубленная диагностика механики турникета. Для этого потребуется доступ к внутренним компонентам, что требует особого внимания к безопасности.

Шаг 1. Вскрытие корпуса

Доступ к механизмам обычно осуществляется через верхнюю крышку или боковые панели, которые крепятся винтами или замком. Аккуратно снимите крышку, стараясь не повредить провода, если они к ней подключены.

Шаг 2. Осмотр механизма блокировки (соленоида)

Найдите соленоид. При обесточенном турникете его шток должен перемещаться вручную без заеданий. Попробуйте аккуратно нажать на него и отпустить. Осмотрите область вокруг на предмет скопления грязи или посторонних предметов, которые могут мешать движению.

Шаг 3. Оценка состояния демпфера

Демпфер отвечает за плавность вращения. Внимательно осмотрите его корпус и место крепления: ищите потеки масла или маслянистые следы. Даже небольшая утечка указывает на потерю герметичности. Проверните механизм вручную — движение должно быть плавным, без рывков.

Шаг 4. Проверка механизма возврата и пружин

Осмотрите пружины автодоворота на предмет целостности: не должно быть изломов или деформаций. При ручном вращении планок пружины должны четко возвращать их в зафиксированное положение. Если планки не доходят до конца или «болтаются», вероятно, проблема в пружине.

Шаг 5. Проверка подшипников и креплений

Попробуйте покачать центральную ось, на которой крепятся планки. Любой ощутимый люфт — признак износа подшипника. Также осмотрите все болтовые соединения и убедитесь, что они затянуты. Ослабленные крепления могут привести к перекосам и некорректной работе.

Если вы не обнаружили явных неисправностей, а механизм вращается плавно, возможно, причина не в механике.

Когда проблема не в механике: признаки неисправности электрики и СКУД

Понимание, что именно вышло из строя — механика или электрика с логикой СКУД — поможет вовремя обратиться к нужному специалисту. Некорректная работа турникета может быть вызвана как механическими, так и электрическими неисправностями.

Вот несколько симптомов, которые указывают на проблемы не с механической частью:

• Полное отсутствие реакции. Если нет ни звуков, ни движения, ни световой индикации, это почти всегда указывает на проблему с электропитанием.
• Гудение, но отсутствие движения. Электромотор или соленоид получает питание, но не может сдвинуть механизм. Это может быть как заклинившая механика, так и неисправность самого электрокомпонента.
• Нестабильная работа. Турникет то работает, то нет, реагирует на одну карту и не реагирует на другую. Это почти всегда указывает на проблему в контроллере СКУД, считывателе или самих картах.
• Ошибки на индикаторе. Если турникет сигнализирует об ошибке (например, мигает красным), это говорит о сбое в логике работы, а не в механике.

Если вы уверены, что проблема не механическая, дальнейшая диагностика электрики требует специальных знаний. В таких случаях команда «Камера39» может провести диагностику и ремонт СКУД в Калининграде и области.

Когда пора вызывать мастера: признаки серьезной поломки

Самостоятельная диагностика позволяет выявить многие проблемы, но существуют поломки, при которых дальнейшие действия могут усугубить ситуацию. В таких случаях нужно вызвать мастера по ремонту турникетов.

Вот критерии, по которым вы поймете, что пора обратиться к специалистам:

• Обнаружена трещина или излом металлической детали. Если вы заметили сломанный рычаг, кронштейн или пружину, это критическая поломка, требующая замены оригинальной запчасти.
• Сильный люфт центрального вала. Ощутимое шатание центральной оси указывает на разрушение опорных подшипников. Их замена — задача для специалиста.
• Явные следы протечки масла из демпфера. Масляные пятна внутри корпуса означают, что демпфер потерял герметичность и требует замены или профессиональной заправки.
• Запах гари или следы перегрева. Любые признаки оплавления проводов или черных следов на платах указывают на серьезные электрические проблемы. Немедленно обесточьте турникет и не пытайтесь включать его снова.
• Неисправность не найдена. Если вы провели все проверки, но не смогли локализовать причину, потребуется углубленная профессиональная диагностика.
• Отсутствие уверенности или инструмента. Если у вас нет опыта или нужного инструмента, лучше не рисковать.

При обнаружении этих признаков рекомендуем вызвать мастера по ремонту турникетов. Специалисты «Камера39» в Калининграде и области имеют опыт диагностики и ремонта турникетов разных производителей и смогут быстро и безопасно устранить поломку.
