Шлагбаум с распознаванием номеров: как организовать въезд во двор ЖК или офиса | Камера39

Как работает въезд по номеру автомобиля: ключевые компоненты системы

Организовать въезд по номеру автомобиля можно с помощью системы, состоящей из специальной камеры, программного обеспечения, контроллера и самого шлагбаума. Камера считывает государственный регистрационный знак (ГРЗ) подъехавшего автомобиля, программа мгновенно проверяет его по списку разрешённых, и если находит совпадение — отправляет сигнал контроллеру, который открывает шлагбаум. Весь процесс занимает несколько секунд и не требует участия человека.

Такая система контроля и управления доступом (СКУД) состоит из четырёх ключевых компонентов, работающих в единой связке:

• Камера для распознавания номеров. Это специализированное устройство, которое устанавливается перед шлагбаумом. Её задача — захватить изображение государственного регистрационного знака автомобиля с высокой чёткостью, даже при движении или в сложных условиях освещения.
• Программное обеспечение. Именно оно анализирует изображение с камеры, выделяет номер и сверяет его с базой данных разрешённых автомобилей. Программное обеспечение может быть развёрнуто на локальном сервере или работать как облачный сервис, предоставляя удобный интерфейс для управления списком доступа.
• Контроллер СКУД. Это связующее звено между программным обеспечением и исполнительным устройством. Получив команду от ПО о разрешении проезда, контроллер формирует сигнал на открытие шлагбаума.
• Исполнительное устройство (шлагбаум). Механизм, который физически ограничивает или разрешает проезд. Он получает команду от контроллера и поднимает или опускает стрелу.

Взаимодействие этих элементов позволяет создать полностью автоматизированную систему въезда. Теперь, когда понятен общий принцип, рассмотрим два основных подхода к реализации такой системы.

Выбор решения: облачный сервис или локальный сервер?

При организации автоматического въезда по распознаванию номеров, одно из ключевых решений — это выбор архитектуры системы: будет ли обработка данных производиться через облачный сервис или на локальном сервере, расположенном непосредственно на объекте. Этот выбор определяет первоначальные затраты, стоимость владения, надежность и гибкость системы в долгосрочной перспективе.

Выбор между облаком и локальным сервером зависит от ваших приоритетов. Если важны минимальные стартовые инвестиции и простота эксплуатации, облачное решение может быть предпочтительным. Если же на первом месте полная автономность, контроль над данными и отсутствие постоянных абонентских платежей, стоит рассмотреть локальный сервер.

Подбор оборудования: на что обратить внимание при выборе камеры и шлагбаума

Эффективность системы распознавания номеров напрямую зависит от качества основных компонентов: камеры и шлагбаума. Правильный выбор этих устройств обеспечивает стабильную работу, высокую точность и долговечность всей системы. Рассмотрим, на какие ключевые характеристики следует ориентироваться.

Требования к камере

Выбор камеры — один из самых ответственных этапов. Стандартная уличная камера не всегда подходит для этих задач.

• Разрешение: Для уверенного распознавания номерных знаков достаточно камеры с разрешением 2 Мп (Full HD). Гораздо важнее правильный угол установки и фокусировка, чтобы номер занимал не менее 100-150 пикселей по ширине кадра.
• ИК-подсветка: Для стабильной работы ночью камера должна иметь качественную инфракрасную (ИК) подсветку. Важна её дальность и равномерность освещения зоны проезда, чтобы номер был чётко виден без засветов.
• Высокая скорость затвора (Shutter Speed): Для предотвращения смазывания изображения движущегося автомобиля необходима высокая скорость затвора (например, от 1/1000 секунды).
• Функция WDR (Wide Dynamic Range): Расширенный динамический диапазон крайне важен для компенсации яркого света фар ночью или контрового света днём, сохраняя читаемость номера.
• Тип объектива: Предпочтительны камеры с вариофокальным объективом. Это даёт возможность точно настроить фокусное расстояние и угол обзора непосредственно на объекте.
• Класс защиты корпуса: Камера устанавливается на улице, поэтому её корпус должен соответствовать классу защиты от пыли и влаги не ниже IP66 или IP67.

Критерии выбора шлагбаума

Шлагбаум — это исполнительное устройство, выбор которого определяется интенсивностью движения и спецификой объекта.

• Интенсивность использования: Этот показатель выражается в процентах и указывает, какую долю времени шлагбаум может работать без перегрева. Для дворов жилых комплексов или парковок бизнес-центров с высокой проходимостью требуется модель с интенсивностью от 70%.
• Длина стрелы: Стрела должна полностью перекрывать проезд, чтобы исключить возможность объезда.
• Скорость открытия/закрытия: Этот параметр влияет на удобство и пропускную способность. Оптимальным считается значение в 3–6 секунд — это компромисс между скоростью и безопасностью.
• Обязательные элементы безопасности:
  • Фотоэлементы: Обнаруживают препятствие (автомобиль, человек) в зоне закрытия стрелы и не дают ей опуститься. Установка шлагбаума без фотоэлементов безопасности опасна и может привести к повреждению автомобилей и травмам.
  • Индукционная петля (опционально): Встраивается в дорожное полотно для детектирования автомобиля. Может использоваться для дублирования фотоэлементов или для автоматического закрытия после проезда.
• Возможность ручной разблокировки: При отключении электроэнергии шлагбаум должен иметь механизм ручной разблокировки с помощью ключа для обеспечения проезда.

Организация базы данных номеров: кто и как будет управлять доступом

Эффективность системы автоматического въезда зависит от удобства управления доступом. Этот аспект критически важен для председателей ТСЖ и управляющих, которые отвечают за ежедневное функционирование системы.

Основной инструмент для работы с базой номеров — интуитивно понятный веб-интерфейс или мобильное приложение. Администратор системы (например, председатель ТСЖ) имеет полный доступ к базе данных и может легко добавить или удалить номер. Такая процедура позволяет оперативно обновлять список при смене собственников или арендаторов.

Ключевые возможности администрирования:

• Разграничение прав доступа. Полный контроль над системой остается за администратором. Обычные пользователи (жильцы, сотрудники) через личный кабинет могут управлять только своими номерами.
• Организация гостевого доступа. Системы позволяют создавать временные пропуски для посетителей и курьеров. Администратор или жилец может сформировать пропуск, указав ГРЗ и срок действия (например, 24 часа) или количество разрешенных проездов.
• Просмотр журнала событий. В нём фиксируются все въезды и выезды с указанием времени, даты и распознанного номера. Журнал полезен для разрешения спорных ситуаций и контроля использования парковки.

Таким образом, современная система распознавания номеров не только автоматизирует въезд, но и предоставляет гибкие инструменты для администрирования доступа, делая процесс управления прозрачным и контролируемым.

Этапы установки и настройки: от проекта до запуска

Успешная установка шлагбаума с распознаванием номеров — это последовательность тщательно спланированных работ, от которых напрямую зависит стабильность и точность всей системы. Понимание этих шагов поможет вам эффективно контролировать процесс.

1. Обследование объекта и проектирование

   Первый и ключевой этап — детальное обследование территории. Специалисты определяют:

   • Место для шлагбаума: оптимальное положение тумбы и стрелы, чтобы перекрыть проезд и не создавать помех.

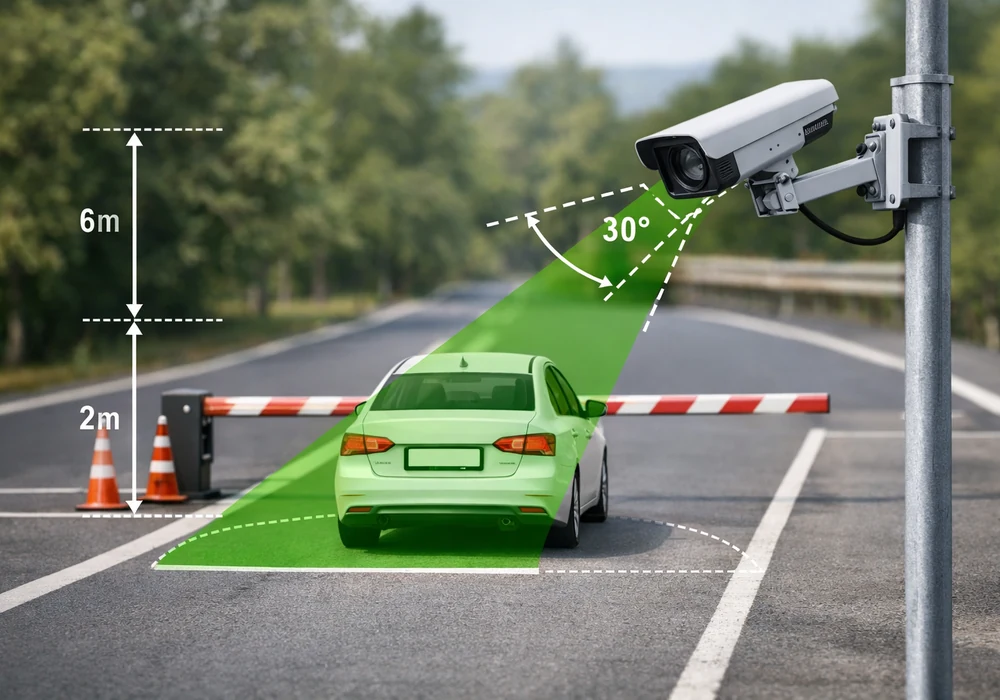

   • Место для камеры: крайне важно выбрать правильное местоположение и угол обзора. Оптимальные значения: угол по горизонтали — не более 30°, по вертикали — не более 20°. Высота установки обычно составляет от 2 до 6 метров.
   • Трассировку кабелей: маршрут прокладки электрических и сетевых кабелей от оборудования до пункта управления.

2. Подготовительные работы

   После утверждения проекта приступают к подготовке объекта. Это включает:

   • Подготовку бетонного основания для тумбы шлагбаума. Оно должно быть прочным и ровным, чтобы выдерживать вес и динамические нагрузки.
   • Прокладку кабельных линий согласно проекту. Работы по подключению к сети 220В должны проводиться только квалифицированными электриками.

3. Монтаж оборудования

   Этот этап включает непосредственную установку всех компонентов:

   • Установка тумбы шлагбаума и стрелы.
   • Монтаж фотоэлементов для обеспечения безопасности.
   • Монтаж камеры на опору в соответствии с проектными углами обзора.

4. Пусконаладочные работы

   После физического монтажа начинается настройка и тестирование:

   • Подключение и базовая конфигурация оборудования.
   • Настройка ПО: задаются параметры зоны распознавания, правила доступа, интеграция со шлагбаумом.
   • Калибровка и тестирование работы системы в различных условиях (день/ночь, разная погода) для обеспечения максимальной точности.
   Важно: Неправильный выбор места и угла установки камеры — основная причина низкой точности распознавания номеров.

5. Инструктаж ответственного лица

   Завершающий этап — обучение ответственного сотрудника (председателя ТСЖ, управляющего) основам работы с системой: как добавлять/удалять номера, просматривать журнал событий и действовать при сбоях.

Помимо технических аспектов, установка шлагбаума имеет и важную организационно-правовую сторону.

Юридические и организационные вопросы: что нужно учесть

Установка шлагбаума — это не только техническая задача, но и процесс, требующий внимания к юридическим аспектам. Игнорирование этих вопросов может привести к конфликтам и предписаниям о демонтаже.

Общее собрание собственников и право на землю

Для законной установки шлагбаума во дворе многоквартирного дома ключевым шагом является проведение общего собрания собственников (ОСС). Решение об ограничении въезда на придомовую территорию, которая является общим имуществом, относится к компетенции ОСС. Как правило, для принятия такого решения требуется согласие не менее 2/3 голосов от общего числа собственников (согласно статьям 44 и 46 Жилищного кодекса РФ).

После собрания важно правильно оформить протокол ОСС — он станет основным документом, подтверждающим законность установки. Также необходимо убедиться, что земельный участок под шлагбаумом находится в законном пользовании собственников.

Персональные данные: ГРЗ и ФЗ-152

Государственный регистрационный знак (ГРЗ) в сочетании с другой информацией (например, принадлежностью к квартире) может быть отнесён к персональным данным. Это означает, что при сборе и обработке номеров необходимо соблюдать требования Федерального закона №152-ФЗ «О персональных данных». Для обеспечения законности необходимо проинформировать всех собственников об этой обработке и, желательно, получить их согласие.

Доступ для экстренных служб

Беспрепятственный доступ на территорию для экстренных служб (скорой помощи, пожарной охраны, полиции) является обязательным условием. Возможные решения:

• Диспетчеризация: организация круглосуточного поста или удалённого диспетчера, который может оперативно открыть шлагбаум.
• Специальный канал связи: установка GSM-модуля или кнопки вызова на шлагбауме.

Перед установкой важно согласовать порядок проезда экстренных служб с соответствующими ведомствами.

Разработка внутренних правил пользования

Для бесконфликтной работы системы рекомендуется разработать и утвердить внутренние правила пользования проездом. Они должны определять порядок внесения и удаления номеров из базы, процедуру предоставления временного доступа и ответственность за администрирование. Чёткие правила помогут избежать недопониманий и упростят управление системой.
