Почему окисляются разъемы камер видеонаблюдения и пропадает изображение

Главные причины окисления и как проверить разъем за 1 минуту

Чаще всего разъемы уличных камер окисляются из-за попадания влаги. Это происходит из-за нарушения герметичности соединения, особенно в условиях высокой влажности, как в Калининградской области. Проблема приводит к ухудшению или полной потере изображения. Чтобы быстро проверить разъем, сначала обесточьте камеру и осмотрите место соединения кабеля. Если вы видите зеленый или белый налет, ржавчину — причина найдена. Если разъем выглядит чистым, источник проблемы может быть иным. Вот как безопасно провести осмотр:

1. Отключите питание камеры. Найдите блок питания камеры и отключите его от розетки 220В. Если камера запитана по PoE, отключите соответствующий порт на коммутаторе или полностью обесточьте его.
2. Обеспечьте безопасный доступ к камере. Убедитесь, что вы можете безопасно и устойчиво добраться до места установки.
3. Внимательно осмотрите место соединения кабеля с камерой. Не вскрывайте герметичный корпус самой камеры. Проверьте разъем, который соединяет кабель видеонаблюдения с камерой.
4. Ищите признаки коррозии. Обратите внимание на наличие зелёного или белого налета на металлических контактах (это верный признак окисления), а также на следы ржавчины, капли воды или повреждение изоляции.

Если вы обнаружили видимые следы окисления, значит, причина неисправности, скорее всего, найдена. Соединение потребует обслуживания или замены. Если разъем выглядит чистым, проблема может быть в другом месте, и диагностику нужно продолжить.

Если вы обнаружили следы коррозии или хотите понять, как она влияет на качество видео, следующий раздел объяснит это наглядно.

Как окисленный разъем портит изображение: симптомы и последствия

Когда контакты разъема камеры видеонаблюдения окисляются, на их поверхности образуется слой, который значительно увеличивает электрическое сопротивление. Этот слой препятствует нормальному прохождению видеосигнала или питания, что незамедлительно сказывается на качестве изображения или стабильности работы камеры.

Нарушения в работе аналоговых камер (BNC-разъемы)

Для аналоговых систем видеонаблюдения, где передача видеосигнала и питания (12В) происходит по коаксиальному кабелю через BNC-разъемы, окисление проявляется наиболее наглядно. Вы можете заметить следующие помехи на камере видеонаблюдения:

• Потеря цветности: изображение становится черно-белым. Это происходит из-за того, что окисление сильнее всего влияет на высокочастотные компоненты сигнала, отвечающие за цвет.
• «Снег» и горизонтальные полосы: на экране появляются хаотичные точки, шум или прерывистые горизонтальные линии. Это признак ослабления или искажения видеосигнала.
• Мерцание изображения: картинка периодически появляется и пропадает или становится нестабильной, что может быть связано с непостоянным контактом.
• Полная потеря сигнала: если окисление становится критическим, сигнал пропадает полностью, и на экране появляется сообщение «Нет сигнала» (No Signal).

Нарушения в работе IP-камер (RJ-45 разъемы)

В IP-системах, где данные и питание (по PoE) передаются по витой паре через RJ-45 разъемы, окисление контактов также приводит к серьезным сбоям, но проявляется иначе:

• «Рассыпание» картинки на квадраты (артефакты): из-за потери части пакетов данных изображение сжимается с ошибками, что приводит к появлению характерных квадратов, искажений цвета или замираний.
• Периодическое пропадание камеры в сети: камера может кратковременно терять соединение с видеорегистратором или коммутатором (так называемое состояние «link down/up»). Вы заметите, как камера исчезает из списка устройств, а затем снова появляется.
• Снижение скорости передачи данных: видеопоток становится менее плавным, увеличивается задержка (latency), а при просмотре архива могут наблюдаться зависания.
• Полная потеря соединения: как и в случае с аналоговыми камерами, при сильном окислении IP-камера перестает быть доступной в сети.
• Сбои питания по PoE: если камера питается через PoE, окисленные контакты могут нарушить подачу питания, что приведет к перезагрузкам или полному отключению камеры.

Игнорирование этих проблем и попытка «потерпеть» или ждать, пока «само пройдет», не только ухудшает качество записи, но и чревато более серьезными последствиями. Длительное воздействие повышенного сопротивления и нестабильного контакта может привести к перегреву, короткому замыканию и, как следствие, выходу из строя порта на самой камере или на видеорегистраторе. Такой ремонт, как правило, обходится значительно дороже и сложнее, чем своевременное обслуживание или замена разъема. Теперь, когда вы знаете, как окисление проявляется на экране, разберемся, почему оно вообще происходит.

Почему влага попадает в соединение: ошибки монтажа и факторы среды

Окисление разъемов камер видеонаблюдения практически всегда сводится к одному фактору: попаданию влаги в точку контакта. Однако влага может проникнуть разными путями, и причины часто кроются как в ошибках монтажа, так и в особенностях окружающей среды.

Основные ошибки при установке:

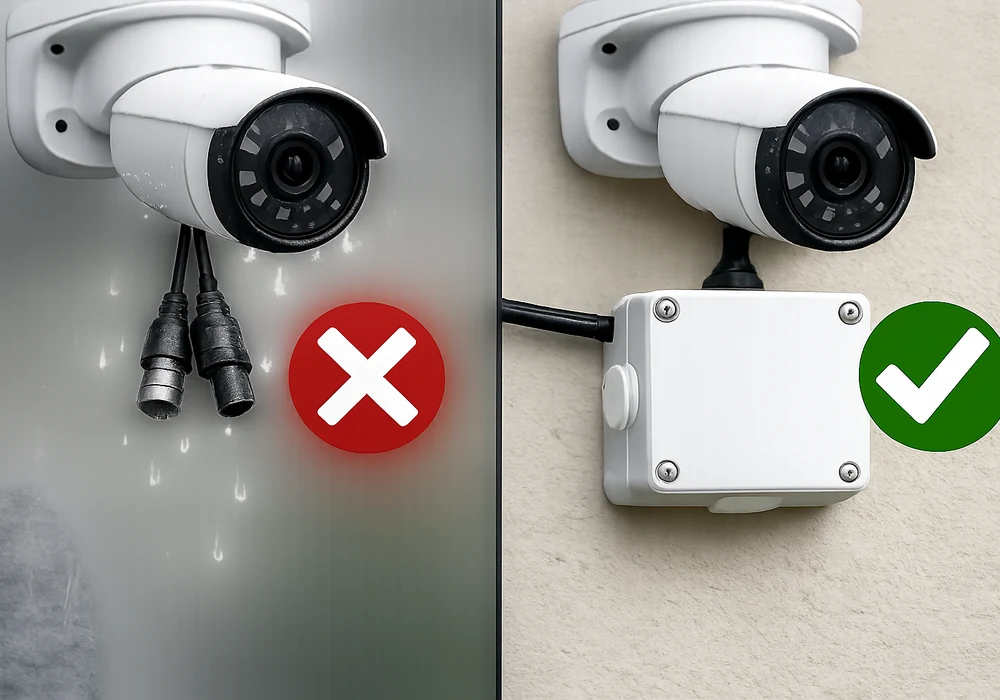

• Разъемы оставлены открытыми. Наиболее частая и грубая ошибка – когда разъемы BNC или RJ-45 просто висят в воздухе под корпусом камеры, без какой-либо защиты. Даже если камера имеет небольшой козырек, это не убережет соединение от косого дождя, ветра, снега или тумана. Влага беспрепятственно оседает на контактах, вызывая электрохимическую коррозию.
• Использование негерметичных монтажных коробок. Для уличной установки подходят только специальные герметичные монтажные коробки, оснащенные уплотнителями и гермовводами для кабелей. Обычные распределительные короба, не рассчитанные на внешний монтаж, пропускают влагу через неплотные крышки, стыки или незащищенные отверстия для ввода кабеля. Нередко сами отверстия для кабеля направлены вверх, собирая воду.

Неочевидные факторы среды:

• Конденсат. Даже в герметичной, на первый взгляд, монтажной коробке может скапливаться влага. При резких перепадах температуры, например, ночью и днем, или в межсезонье, теплый влажный воздух внутри коробки охлаждается, и из него выпадает конденсат. Эти микрокапли воды, регулярно появляясь на контактах, запускают процесс окисления, даже если прямой дождь не попадает внутрь.
• Капиллярный эффект. Влага способна «просачиваться» по мельчайшим щелям. Если защитная оплетка кабеля повреждена или его конец негерметично введен в разъем или коробку, вода может постепенно затягиваться внутрь самого кабеля под изоляцию. Такой путь влага проделывает незаметно, достигая контактов разъема изнутри.
• Агрессивная среда. Климат Калининградской области играет существенную роль в скорости коррозии. Высокая влажность, частые туманы и близость Балтийского моря создают условия, при которых соленый морской воздух способствует значительному ускорению процесса окисления. Соли, растворенные в воде, действуют как мощный электролит, многократно усиливая разрушительное действие даже небольшого количества влаги на металлические контакты. Эта агрессивная среда требует особо тщательной защиты разъемов камер от влаги при монтаже.

Как правильно защитить разъемы от влаги и коррозии

Окисление разъемов камер видеонаблюдения, особенно в условиях высокой влажности и соленого воздуха Калининградской области, чаще всего является результатом недостаточной или неправильной защиты при монтаже. Чтобы полностью исключить проблему и гарантировать долгий срок службы вашей системы, необходимо применять комплексные меры по герметизации соединений. Вот проверенные способы.

• Используйте герметичные монтажные коробки с классом защиты IP66 и выше.

  Для уличной установки камер выбор правильной монтажной коробки — это первое и главное условие защиты. Класс IP66 (полная пыленепроницаемость, защита от сильных струй воды) является обязательным минимумом, но для региона с такими климатическими особенностями, как у нас в Калининграде, предпочтительнее искать коробки с еще более высокой степенью защиты. Обращайте внимание на прочные пластиковые или металлические корпуса, качественные резиновые уплотнители на крышке и достаточный внутренний объем, чтобы разместить все соединения без натяжения.

  При монтаже убедитесь, что кабельные вводы направлены строго вниз. Это предотвращает затекание воды по корпусу кабеля внутрь коробки.

• Применяйте гермовводы для кабелей.

  Даже самая герметичная коробка не защитит, если влага проникнет по самому кабелю. Для этого используйте специальные гермовводы, которые плотно обжимают кабель при входе в монтажную коробку. Они предотвращают капиллярное затекание воды под изоляцию и надежно фиксируют кабель, исключая его смещение.

• Герметизируйте каждый разъем специализированными материалами.

  Обычная ПВХ-изолента не годится для долгосрочной защиты. Её клеевой слой со временем высыхает, изолента пропускает влагу и даже может создать «парниковый эффект», ускоряя коррозию.

  Вместо неё используйте:

  • Термоусадочные трубки с клеевым слоем. При нагреве строительным феном они плотно обжимают соединение и расплавляют клей, который заполняет все микрощели, создавая надежную герметизацию для BNC и RJ-45 разъемов.
  • Специальные герметизирующие ленты или мастики. Эти материалы обладают повышенной адгезией и водоотталкивающими свойствами, обеспечивая дополнительный барьер для влаги.
• Используйте защитные диэлектрические смазки для контактов.

  Для дополнительной превентивной защиты можно применять специальные гидрофобные (водоотталкивающие) или диэлектрические смазки и спреи. Они образуют тонкую пленку, которая вытесняет влагу и защищает металлические контакты от окисления. Однако важно выбирать составы, безопасные для пластиковых элементов разъемов, и использовать их строго по инструкции.

• Выбирайте камеры с интегрированными герметичными решениями.

  Некоторые производители предлагают камеры, уже оснащенные герметичными разъемами или специальными защитными муфтами для кабелей RJ-45 в комплекте. Это значительно упрощает монтаж и снижает риск ошибок, обеспечивая заводскую герметизацию соединения.

Но что делать, если разъем уже окислился? Всегда ли нужна полная замена, или можно попытаться его спасти?

Ремонт или замена: что делать с окисленным разъемом

Обнаружив окисление на разъеме, важно определить степень повреждения, чтобы решить: пытаться очистить его самостоятельно или потребуется замена.

Когда контакты можно почистить самостоятельно?

Если вы видите лишь легкий налет (зеленый, белый) без разрушения металла или обрыва проводов, есть шанс восстановить работоспособность. Используйте специальный очиститель контактов (контакт-клинер) и мягкую щетку (например, зубную). Сначала механически удалите рыхлые окислы щеткой, затем распылите очиститель, дайте ему подействовать согласно инструкции и снова аккуратно очистите. Убедитесь, что разъем полностью высох перед подключением питания.

Что делать нельзя?

Категорически запрещено использовать абразивы (наждачную бумагу, ножи, напильники) — они повредят тонкое защитное покрытие контактов, ускоряя новое окисление. Агрессивные кислоты разрушают не только окислы, но и сам разъем с изоляцией. Использование WD-40 также не рекомендуется, так как оно оставляет масляную пленку, которая ухудшает электрический контакт и может притягивать пыль.

Когда нужна замена разъема?

Если обнаружены:

• Сильное окисление с физическим разрушением или изменением формы контактов.
• Обрыв проводников.
• Изоляция вокруг контактов повреждена или рассыпается.
• Проблема не устранилась после тщательной чистки.

Если поврежден разъем на конце кабеля (например, BNC-штекер или RJ-45 коннектор), его можно отрезать и обжать новый (для RJ-45) или припаять (для BNC). Однако для качественного выполнения этих работ требуются специальные инструменты и навыки.

Если же окисление затронуло так называемый «хвост» камеры — короткий кабель с разъемами, выходящий непосредственно из ее корпуса, то это сложная операция. Замена такого элемента часто требует полной разборки камеры, что сопряжено с риском нарушения ее герметичности и дальнейшего выхода из строя.
