Камера работает напрямую, но не через коммутатор? Разбираем причины

Прямое подключение к регистратору или компьютеру: почему это работает

Если ваша IP-камера успешно работает при прямом подключении к видеорегистратору (NVR) или компьютеру, но отказывается функционировать через коммутатор, это важный диагностический признак. Такое поведение говорит о том, что сама камера исправна, а проблема кроется в сетевом оборудовании или настройках. Понимание, почему прямое подключение работает, станет отправной точкой для дальнейшего поиска неисправностей.

Сценарий 1: Подключение IP-камеры напрямую к NVR со встроенными PoE-портами

Когда вы подключаете IP-камеру напрямую к регистратору, оснащенному встроенными PoE-портами, вы создаете максимально простую и функциональную мини-сеть. В этом случае NVR берет на себя несколько ключевых функций:

• Питание по PoE: Видеорегистратор, соответствующий стандарту Power over Ethernet (PoE), подает питание на камеру непосредственно по тому же Ethernet-кабелю, по которому передаются данные. Это избавляет от необходимости использовать отдельный блок питания для камеры, упрощая подключение.
• Автоматическое назначение IP-адресов: Многие NVR имеют встроенный DHCP-сервер для своих PoE-портов. Это означает, что NVR автоматически выдает камере IP-адрес из своей внутренней подсети (например, 192.168.254.x). Вам не нужно вручную настраивать IP-адрес камеры, она просто "получает" его от регистратора.
• Кратчайший путь передачи данных: Сигнал от камеры поступает напрямую в NVR, минуя любые промежуточные устройства, такие как коммутаторы или роутеры. Это минимизирует потенциальные точки отказа и исключает проблемы совместимости или настроек других сетевых устройств.

Благодаря этим особенностям, NVR эффективно выступает как хаб для подключения и питания камер, обеспечивая их быструю и беспроблемную работу сразу "из коробки".

Сценарий 2: Прямое подключение IP-камеры к сетевой карте компьютера

Подключение IP-камеры напрямую к сетевой карте вашего компьютера — другой способ проверить её работоспособность. Однако этот сценарий имеет свои нюансы:

• Отдельный блок питания: В отличие от NVR с PoE, обычная сетевая карта компьютера не может подавать питание по Ethernet-кабелю. Поэтому для работы камеры потребуется отдельный блок питания, подключенный к соответствующему разъему на камере.
• Ручная настройка IP-адресов: Для того чтобы компьютер мог "увидеть" камеру, их IP-адреса должны находиться в одной подсети и быть уникальными. Например, если у камеры по умолчанию IP-адрес 192.168.1.64, то на сетевой карте компьютера нужно вручную установить статический IP-адрес, например, 192.168.1.100, с маской подсети 255.255.255.0.
• Прямая связь: Как и в случае с NVR, подключение к ПК максимально прямое. Вы исключаете влияние роутеров, коммутаторов и других сетевых устройств, которые могли бы создавать помехи или требовать дополнительных настроек.

В обоих сценариях успешная работа камеры подтверждает её исправность и отсутствие физических повреждений Ethernet-порта или кабеля, используемого для прямого подключения. Это значит, что причина проблемы, скорее всего, кроется в коммутаторе или элементах сети, которые вы добавляете между камерой и регистратором/компьютером.

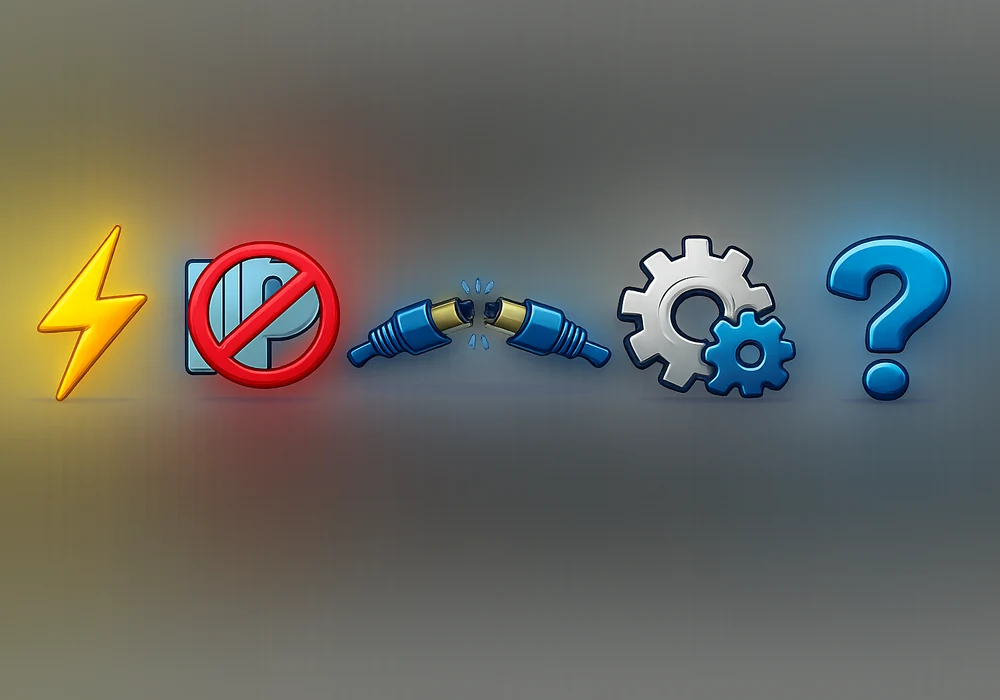

Коммутатор в сети видеонаблюдения: 5 частых причин сбоя

Когда IP-камера уверенно работает при прямом подключении к видеорегистратору или компьютеру, но «отказывается» работать через сетевой коммутатор (свитч), это явно указывает на проблему с самим коммутатором или его взаимодействием с остальной сетью. Прямое подключение исключает множество промежуточных звеньев, что позволяет камере успешно установить связь. Коммутатор, являясь узлом вашей локальной сети, может внести свои особенности, из-за которых камера не выходит в онлайн. Рассмотрим пять наиболее распространенных причин, почему это происходит.

Причина 1: Проблемы с питанием PoE

Одна из самых частых причин, по которой IP-камера, особенно без отдельного блока питания, не включается через коммутатор – это проблемы с подачей электроэнергии. Камера может не работать, если:

• Коммутатор не поддерживает PoE: Вы используете обычный, не PoE коммутатор. Такие устройства передают только данные и не подают питание по сетевому кабелю. В этом случае камера не получает электричество и, естественно, не включается.
• Недостаточный бюджет мощности PoE коммутатора: Даже если коммутатор поддерживает PoE, у него есть общий лимит мощности (бюджет PoE), который он может распределить между всеми портами. Если у вас подключено много камер или другие PoE-устройства, общий бюджет может быть исчерпан, и новые камеры просто не получат необходимого питания.
• Несоответствие стандартов PoE: Существуют разные стандарты PoE. Самые распространенные – это IEEE 802.3af (до 15.4 Вт) и 802.3at (PoE+, до 30 Вт). Если ваша камера требует PoE+ (например, поворотная PTZ-камера с мощной ИК-подсветкой), а коммутатор или конкретный порт поддерживает только 802.3af, то камера может включиться, но работать нестабильно, перезагружаться или не включаться вовсе из-за нехватки мощности.
• Пассивное PoE: Некоторые коммутаторы и инжекторы используют нестандартизированное пассивное PoE, которое подает питание без предварительного согласования с устройством. Стандартные IP-камеры, рассчитанные на активное PoE (IEEE 802.3af/at), с таким коммутатором работать не будут и могут даже повредиться, если напряжение не совпадает.

Причина 2: Конфликт или отсутствие IP-адреса

Для корректной работы в сети каждое устройство должно иметь уникальный IP-адрес в рамках одной подсети. Проблемы с IP-адресацией часто становятся причиной, по которой камера не видна через коммутатор:

• Камера со статическим IP-адресом из другой подсети: Многие IP-камеры по умолчанию имеют предустановленный статический IP-адрес (например, 192.168.1.64). Если ваша домашняя или офисная сеть работает в другой подсети (например, роутер выдает адреса 192.168.0.x), то камера с адресом 192.168.1.64 будет изолирована и недоступна. Коммутатор передаст данные, но устройства не «поймут» друг друга.
• Отсутствие DHCP-сервера в сети: Если в вашей сети нет роутера или другого устройства, выполняющего функции DHCP-сервера, камеры, настроенные на автоматическое получение IP-адреса, не смогут его получить. В таких случаях они часто используют так называемый Link-Local адрес (169.254.x.x), что не позволяет им взаимодействовать с устройствами в основной сети.
• Конфликт IP-адресов: Две или более камер (или других сетевых устройств) пытаются использовать один и тот же IP-адрес. Коммутатор будет передавать данные для одного адреса, но не сможет корректно направить их на несколько устройств одновременно. Это приводит к нестабильной работе, потере связи или полному отсутствию доступа к камере.

Причина 3: Неисправность кабеля или разъёмов

Физическое подключение – основа стабильной работы сети. Даже мелкие дефекты в кабеле или разъемах могут стать причиной, по которой камера не работает через коммутатор, хотя напрямую могла функционировать (например, из-за более короткого или качественного кабеля для теста):

• Использование некачественного или поврежденного патч-корда: Кабель мог быть пережат, надрезан или иметь внутренние повреждения, незаметные глазу. Низкое качество витой пары или дешёвые разъемы RJ-45 также могут вызывать проблемы с передачей данных или питания PoE.
• Превышение максимальной длины кабеля: Максимальная рекомендованная длина сегмента кабеля «витая пара» (например, Cat 5e) в сетях Ethernet составляет 100 метров. При превышении этого расстояния сигнал затухает, что приводит к потере пакетов данных и, особенно критично для PoE, к значительному падению напряжения питания. Камера может не получить достаточно мощности или данных для стабильной работы.
• Плохой обжим коннекторов RJ-45: Неправильно обжатые коннекторы RJ-45 – частая проблема при самостоятельной прокладке сети. Неполный контакт всех жил, перепутанные пары или плохая фиксация могут нарушить передачу данных и питание PoE. Для PoE камер особенно важно, чтобы все 8 жил кабеля были корректно обжаты, даже если для передачи данных используются только 4.

Причина 4: Неправильные настройки коммутатора

Если вы используете управляемый коммутатор, а не простую «коробку» без настроек, его конфигурация может напрямую влиять на работу камеры:

• Порт находится в другом VLAN: В управляемых коммутаторах порты могут быть разделены на виртуальные локальные сети (VLAN). Если камера подключена к порту, находящемуся в VLAN, отличном от VLAN видеорегистратора или компьютера, они не смогут обмениваться данными, даже если физически находятся в одной сети.
• Включена функция Port Security: Эта функция безопасности ограничивает количество MAC-адресов, которые могут быть подключены к порту. Если предыдущее устройство, подключенное к порту, уже зарегистрировало свой MAC-адрес, коммутатор может заблокировать новый MAC-адрес камеры, не давая ей подключиться к сети.
• Отключено PoE на конкретном порту: Некоторые управляемые PoE коммутаторы позволяют отключать подачу питания PoE на отдельных портах через веб-интерфейс или командную строку. Проверьте настройки, возможно, порт, к которому подключена камера, был случайно деактивирован.

Причина 5: Несовместимость оборудования

Хотя такие случаи встречаются реже, иногда камера не работает из-за общей несовместимости оборудования:

• Использование коммутатора с проприетарными протоколами: Некоторые производители используют собственные, нестандартные протоколы связи или PoE, которые могут быть несовместимы с оборудованием других брендов. Это может быть актуально для очень специфических или устаревших устройств.
• Программный сбой в прошивке камеры или коммутатора: Редко, но возможно, что проблема кроется в ошибках программного обеспечения (прошивки) одного из устройств. Иногда обновление прошивки камеры или коммутатора до последней версии может решить проблему несовместимости или исправить скрытые баги, влияющие на сетевое взаимодействие.

Пошаговая диагностика: как самостоятельно найти проблему

Если IP-камера перестала работать через коммутатор, хотя напрямую подключалась к NVR или ПК, это не повод для паники. Во многих случаях причину можно найти и устранить самостоятельно. Этот пошаговый алгоритм поможет вам провести диагностику IP-камеры видеонаблюдения, двигаясь от простых проверок к более сложным. Помните о безопасности и не вскрывайте корпуса оборудования.

Шаг 1: Проверка индикаторов на камере и коммутаторе

С чего начать проверку? Начните с самого очевидного – визуального осмотра. Светодиодные индикаторы на оборудовании могут многое рассказать о его состоянии.

• Индикаторы на коммутаторе (свитче): Каждый порт коммутатора имеет один или несколько светодиодов.
• Индикатор Link/Act (соединение/активность, часто зеленый): Должен гореть постоянно или мигать. Если индикатор не горит, это означает отсутствие физического соединения или проблемы с кабелем/портом. Если мигает – данные передаются.
• Индикатор PoE (питание по Ethernet, часто желтый): Если ваш коммутатор PoE, этот индикатор на порту, к которому подключена камера, должен гореть. Это означает, что коммутатор подает питание на камеру. Если он не горит, коммутатор не подает питание, либо камера не запрашивает его.
• Индикаторы на камере: Многие IP-камеры имеют внутренний или внешний индикатор активности/питания. Проверьте документацию к вашей модели. Его свечение обычно говорит о том, что камера получает питание и/или сетевой сигнал.

Как понять, что коммутатор подает питание? Индикатор PoE на порту коммутатора – самый простой и быстрый способ. Если он горит, значит, питание подается. Если нет — переходите к шагу 2.

Шаг 2: Проверка питания PoE

Даже если индикатор PoE горит, иногда мощности может быть недостаточно, или произошел сбой. Если у вас PoE-коммутатор, выполните следующие действия:

1. Используйте другое PoE-устройство: Подключите к тому же порту коммутатора другое, заведомо рабочее PoE-устройство (например, другую IP-камеру или VoIP-телефон, если есть). Если другое устройство работает, проблема, скорее всего, в камере или её потреблении.
2. Проверьте характеристики коммутатора: Убедитесь, что мощность, которую может выдать PoE порт, соответствует требованиям вашей камеры. Важно также проверить общий «бюджет PoE» коммутатора – суммарную мощность, которую он может подать на все порты. (Мы подробно рассмотрели эти принципы в предыдущем разделе.)
3. Проверьте без PoE (если возможно): Если камера поддерживает питание от внешнего блока, попробуйте подать ей питание отдельно и подключить ее к обычному (не PoE) порту коммутатора. Если камера заработает, значит, проблема точно в питании PoE.

Для примера, некоторые камеры могут иметь высокие требования к питанию, например, поворотные PTZ-камеры. Для них может потребоваться коммутатор с поддержкой PoE+ (802.3at) или даже PoE++.

Сетевой неуправляемый коммутатор POE TP-Link TL-SL1226P — это пример мощного PoE-коммутатора, который может обеспечить стабильное питание для многих камер.

Шаг 3: Проверка сети (без камеры)

Чтобы исключить проблему с самим коммутатором или его портом, проверьте доступ к сети через этот порт.

1. Подключите ноутбук: Отсоедините камеру от проблемного порта коммутатора и подключите к нему обычный ноутбук (или ПК) с помощью стандартного сетевого кабеля.
2. Проверьте сетевое подключение: Убедитесь, что ноутбук получил IP-адрес (обычно автоматически по DHCP) и имеет доступ к локальной сети и интернету (если коммутатор подключен к маршрутизатору).
3. Проверьте IP-адрес: Откройте командную строку (Windows: Win+R, наберите cmd, затем ipconfig) и посмотрите, какой IP-адрес получил ноутбук. Он должен быть в той же подсети, что и ваш видеорегистратор (NVR) или другие сетевые устройства.

Если ноутбук успешно получает IP-адрес и доступ к сети, это говорит о том, что коммутатор и порт работают корректно на сетевом уровне. Проблема, скорее всего, в камере или её сетевых настройках.

Шаг 4: Поиск камеры в сети и проверка IP-адреса

Если камера получает питание и коммутатор работает, но изображения нет, возможно, у камеры неверный или конфликтный IP-адрес.

1. Используйте утилиты производителя: Большинство производителей IP-камер предлагают бесплатные программы для поиска устройств в локальной сети, даже если их IP-адрес находится вне текущей подсети вашего ПК.
• Для камер Hikvision это утилита SADP Tool.
• Для камер Dahua – ConfigTool.
• Для оборудования других брендов также существуют аналогичные сканеры IP-адресов.
2. Подключите ПК напрямую: Подключите ноутбук к коммутатору, убедитесь, что он в той же подсети, что и предполагаемый IP-адрес камеры (или временно переведите ПК в подсеть по умолчанию камеры, например 192.168.1.x, если камера имеет адрес 192.168.1.64 по умолчанию).
3. Запустите утилиту: Запустите программу для поиска камер. Она должна обнаружить вашу камеру и показать её текущий IP-адрес.
4. Проверьте уникальность IP: Если камера найдена, убедитесь, что её IP-адрес уникален и находится в той же подсети, что и ваш NVR. В случае конфликта или неверной подсети, измените IP-адрес камеры с помощью этой же утилиты на свободный в вашей сети.

Внимание! При изменении IP-адреса убедитесь, что новый адрес не конфликтует с другими важными устройствами в сети (видеорегистратор, роутер, другие камеры).

Шаг 5: Исключение кабеля

Кабель – одна из самых частых, но часто игнорируемых причин. Повреждение кабеля или неправильно обжатые коннекторы могут вызвать частичную или полную потерю связи, особенно при передаче PoE.

1. Используйте короткий патч-корд: Возьмите короткий (1-2 метра), заведомо исправный патч-корд.
2. Подключите камеру к коммутатору: Подключите камеру к тому же проблемному порту коммутатора, используя этот короткий патч-корд.
3. Оцените результат: Если камера заработала, проблема была в старом кабеле (его длине, повреждении или качестве обжима). Если нет, кабель, скорее всего, не при чем, и нужно вернуться к предыдущим шагам.

Этот шаг позволяет проверить патч-корд и исключить его из списка возможных причин, фокусируясь на более сложных аспектах. Если камера заработала с коротким кабелем, замените длинный кабель на новый или переобжмите коннекторы.

Когда диагностика зашла в тупик: время вызвать специалиста

Вы последовательно прошли все этапы самостоятельной диагностики, проверили кабели, питание PoE, настройки IP-адресов и даже исключили проблему с конкретным портом коммутатора, но камера так и не заработала через свитч? Это естественный этап, когда становится понятно, что причина не лежит на поверхности и требуется более глубокий анализ. Самостоятельный поиск неисправности имеет свои границы, и за ними начинается зона ответственности профессионалов.

Дальнейшие действия, если ничего из предложенного не помогло, могут быть связаны с необходимостью специализированного оборудования или знаний. Вот явные признаки и ситуации, когда стоит вызвать мастера по видеонаблюдению:

• Плавающая неисправность: Камера то работает, то нет, или проблема проявляется только при определённых условиях (например, в тёмное время суток из-за активации ИК-подсветки, увеличивающей потребление энергии). Такая ситуация часто указывает на нестабильное питание или повреждение кабеля, которое трудно обнаружить без специального кабельного тестера, способного проверять линию под нагрузкой.
• Подозрение на аппаратный сбой: Если все проверки указывают на то, что сама IP-камера или коммутатор неисправны. Диагностировать внутренние поломки без тестового стенда и измерительного оборудования невозможно. Попытки самостоятельно вскрывать и ремонтировать оборудование, особенно подключенное к электросети, не только опасны, но и лишат вас гарантии.
• Сложные сетевые настройки: Если вы используете управляемый коммутатор (свитч), а не простой неуправляемый. Настройки VLAN, Port Security, QoS или агрегация портов могут быть причиной проблемы, но их некорректная конфигурация требует глубоких знаний сетевых протоколов.
• Необходимость в специализированном оборудовании: Для точного определения обрыва кабеля, его деградации, проблем с PoE-питанием под нагрузкой или поиска «плавающих» сетевых коллизий нужны профессиональные кабельные анализаторы и сетевые сканеры. У обычного пользователя, как правило, такого инструмента нет.
• Масштабные системы: В сетях с несколькими коммутаторами и десятками камер диагностика усложняется многократно. Проблема может крыться в любом звене, и потребуется системный подход.

В таких случаях самостоятельные действия не принесут результата и могут лишь усугубить ситуацию. Вызов специалиста для диагностики системы видеонаблюдения позволяет быстро и безопасно найти корень проблемы.
