Как выбрать антенну Yagi для Wi-Fi моста видеонаблюдения: руководство

Что такое Wi-Fi мост на Yagi-антеннах и когда он нужен для видеонаблюдения

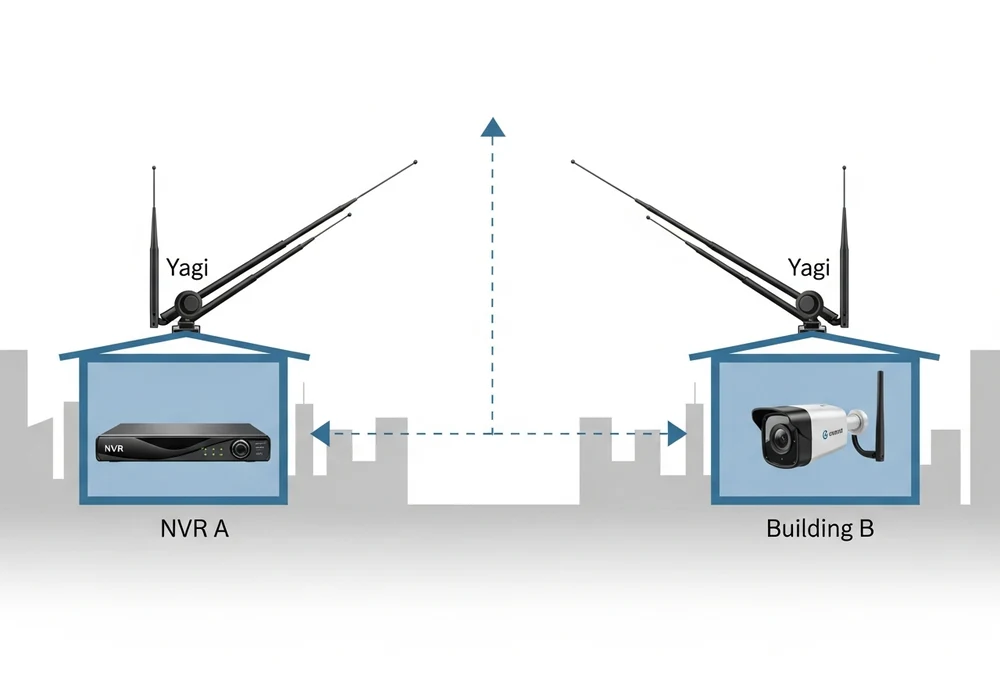

Антенна Yagi — это направленное устройство, которое фокусирует сигнал Wi-Fi в узкий луч, как фонарик. Для видеонаблюдения две такие антенны используют для создания Wi-Fi моста — стабильного беспроводного канала «точка-точка» между объектами. Такое решение необходимо, когда нужно подключить IP-камеру или группу камер на расстоянии более 100–200 метров от видеорегистратора, а проложить кабель невозможно или дорого. Главное условие для работы — прямая видимость между антеннами.

В отличие от обычного домашнего Wi-Fi роутера, который равномерно распределяет сигнал во все стороны (всенаправленная антенна), Yagi-антенна концентрирует радиочастотную энергию в одном направлении. Это позволяет «дотянуть» сигнал на значительно большие расстояния и обеспечить стабильную передачу видеосигнала без потери качества. Фактически, вы создаете виртуальный сетевой кабель по воздуху между двумя удаленными объектами, например, между домом и гаражом, складом или контрольно-пропускным пунктом.

Wi-Fi мост в режиме точка-точка становится решением, когда прокладка оптоволоконного или медного кабеля через дорогу, водоём, густую растительность или по территории, не принадлежащей вам, становится нецелесообразной или невозможной. Направленные антенны Yagi — один из популярных типов устройств для таких задач. Они позволяют создать надёжный канал связи для IP-камер, обеспечивая их постоянное подключение к основной сети видеонаблюдения.

Теперь, когда мы поняли, для чего нужен Wi-Fi мост, разберемся, по каким техническим параметрам выбирать подходящую антенну.

Ключевые характеристики Yagi-антенны: на что смотреть при выборе

Выбор направленной Wi-Fi антенны — это не просто поиск модели с максимальными цифрами. Это подбор устройства, которое соответствует условиям вашей задачи: расстоянию до камеры, уровню помех в эфире и точности, с которой вы готовы выполнять юстировку. Рассмотрим основные параметры, влияющие на работу Wi-Fi моста.

Усиление (dBi): главный параметр дальности

Коэффициент усиления (обозначается в dBi) показывает, насколько антенна фокусирует радиосигнал в определенном направлении. Чем выше значение dBi, тем сильнее антенна «концентрирует» энергию, и тем дальше она может передавать или принимать сигнал. Например, антенна с усилением 15 dBi будет «бить» дальше, чем антенна 9 dBi.

Однако высокое усиление имеет обратную сторону: чем выше dBi, тем уже становится «луч» антенны – диаграмма направленности. Узкий луч требует очень точной юстировки (наведения) антенн друг на друга. Малейшее отклонение может привести к значительному падению уровня сигнала или его полному отсутствию. Для длинных Wi-Fi мостов (сотни метров и более) и в условиях сильного ветра, где возможны микроколебания мачт, найти компромисс между дальностью и простотой юстировки критично.

Частота (2.4 vs 5 ГГц): скорость или помехозащищенность

Выбор рабочего диапазона частот (2.4 или 5 ГГц) определяет как скорость соединения, так и его устойчивость к помехам. Оба диапазона используются для Wi-Fi мостов, но имеют разные характеристики:

Для Wi-Fi мостов видеонаблюдения, где важна высокая и стабильная пропускная способность, предпочтительным является диапазон 5 ГГц. Он позволяет передавать видеопотоки без задержек и артефактов, минимизируя влияние помех от соседних беспроводных сетей. Использование 2.4 ГГц оправдано только в местах с абсолютно чистым эфиром или при необходимости «пробиться» через редкие, неосновные препятствия, которые не перекрывают зону Френеля.

Диаграмма направленности и поляризация

Диаграмма направленности (ширина луча): Как уже упоминалось, она напрямую связана с коэффициентом усиления. Чем уже луч, тем сложнее юстировка, но тем выше дальность и помехозащищенность от источников, находящихся сбоку от направления связи. Если у вас относительно небольшое расстояние (до 300-500 метров) и малейшее смещение антенны проблемой, можно выбрать антенны с чуть меньшим усилением и, соответственно, более широким лучом для упрощения настройки.

Поляризация: Это ориентация электромагнитных волн в пространстве. Антенны могут быть вертикально или горизонтально поляризованными. Критически важно, чтобы обе антенны вашего Wi-Fi моста имели одинаковую поляризацию. Если одна антенна настроена на вертикальную поляризацию, а другая — на горизонтальную, качество связи будет крайне низким или ее не будет вовсе.

В некоторых случаях, если в месте установки много помех от других Wi-Fi устройств, использование вертикальной или горизонтальной поляризации может помочь избежать части этих помех. Например, если большинство окружающих роутеров используют вертикальную поляризацию, установка вашего моста с горизонтальной поляризацией может улучшить стабильность связи. Ориентация антенны (вертикально или горизонтально) обычно меняется поворотом крепления.

Конструктивное исполнение

• Материалы корпуса и элементов: Долговечные, устойчивые к коррозии материалы (алюминий, оцинкованная сталь, качественный пластик) особенно важны для Калининградской области с ее приморским климатом, высокой влажностью и ветровыми нагрузками.
• Ветровая нагрузка: Чем больше размер антенны и её «парусность», тем выше требования к прочности крепления и мачты. Обязательно учитывайте этот параметр, чтобы сильный ветер не сбил юстировку или не повредил антенну.
• Грозозащита: Для внешних антенн обязательна. Она предотвращает повреждение подключенного оборудования (точки доступа, коммутатора, видеорегистратора) при попадании молнии или близком разряде. Включает в себя специальный разрядник и контур заземления.
• Тип разъема: Наиболее распространены N-type (для антенн) и SMA (для точек доступа). Убедитесь, что кабель, соединяющий антенну с точкой доступа, имеет соответствующие разъемы или используются правильные переходники. Старайтесь минимизировать длину кабеля между антенной и точкой доступа, так как каждый метр вносит затухание сигнала.

Выбор антенны по характеристикам — это половина дела. Вторая, и самая важная, — убедиться, что между точками установки есть прямая видимость.

Проверка прямой видимости (LOS) и зоны Френеля

Самая частая причина проблем при построении Wi-Fi мостов для видеонаблюдения – это отсутствие настоящей прямой видимости (Line of Sight, LOS). Важно понимать, что для радиоволн прямая видимость — это не просто возможность физически увидеть одну антенну с места установки другой. Это отсутствие существенных препятствий в определённом коридоре между ними, по которому распространяется радиосигнал.

Даже если кажется, что между точками «ничего нет», на самом деле сигнал может сталкиваться с невидимыми преградами. К типичным препятствиям относятся: здания, перепады рельефа (холмы), густой лесной массив или даже отдельные деревья. Последние особенно коварны, так как листва летом значительно поглощает радиоволны, сводя на нет всю проделанную работу и препятствуя нормальному распространению прямой видимости Wi-Fi.

Для стабильной работы Wi-Fi моста критически важна так называемая зона Френеля. Представьте себе невидимый эллипсоидный «туннель» вокруг прямой линии, соединяющей две антенны. Именно в пределах этого «туннеля» распространяется основной объем радиоволн. Для надежной связи от 60% до 80% этой зоны должно быть полностью свободно от любых препятствий. Любое попадание в зону Френеля (верхушки деревьев, крыши зданий, насыпи) приведет к потере мощности сигнала, нестабильной связи и снижению скорости передачи данных.

Как проверить прямую видимость?

1. Визуальный осмотр: В первую очередь проведите визуальную оценку трассы. Это может быть подъем на возможные точки крепления антенн, использование бинокля, а в некоторых случаях — квадрокоптера. Отметьте все потенциальные препятствия для сигнала на всем протяжении трассы.
2. Карты рельефа и онлайн-калькуляторы: Для больших расстояний или сложного рельефа используйте специализированные онлайн-сервисы, которые строят профиль высот между двумя точками. Они помогут определить, нужна ли более высокая мачта для антенн или трасса в принципе непроходима. Это базовый расчет трассы перед покупкой оборудования.

Если после проверки вы убедились, что прямая видимость и зона Френеля свободны, вы можете переходить к выбору и монтажу оборудования. В противном случае, даже самые мощные Yagi-антенны не смогут обеспечить стабильную связь для вашей системы видеонаблюдения.

Альтернативы Yagi: параболические и панельные антенны

Выбирая направленную антенну для Wi-Fi моста видеонаблюдения, важно понимать, что Yagi – не единственный тип. Существуют также панельные и параболические антенны, каждая из которых имеет свою нишу применения. Сравнение их характеристик поможет вам сделать осознанный выбор и избежать неверных вложений.

Каждая из этих антенн предназначена для построения беспроводного моста «точка-точка» на разных дистанциях и с различными требованиями к точности установки. Давайте рассмотрим их подробнее:

• Антенны Yagi (волновой канал): Как мы уже выяснили, это оптимальный выбор для средних и дальних дистанций – от сотен метров до нескольких километров. Они предлагают хорошее сочетание усиления и разумного размера. Их диаграмма направленности достаточно узкая для создания стабильного канала, но при этом юстировка (точная наводка) не является чрезмерно сложной.
• Панельные антенны: Эти антенны более компактны и имеют плоскую форму. Их преимущество — более широкая диаграмма направленности по сравнению с Yagi, что значительно упрощает юстировку. Панельные антенны идеальны для коротких и средних дистанций, когда задача не требует максимальной дальности, но важна простота установки и меньшая «парусность».
• Параболические антенны («тарелки»): Это чемпионы по усилению и дальности. Их характерный вид «тарелки» позволяет максимально сфокусировать радиолуч, делая его исключительно узким. Такие антенны применяются для очень дальних линков – 5-10 километров и более. Однако за максимальное усиление приходится платить: параболические антенны имеют большие размеры, высокую парусность и требуют чрезвычайно точной юстировки.

Чтобы вам было проще сравнить эти направленные антенны, мы собрали ключевые параметры в одну таблицу:

Выбор конкретного типа антенны зависит от точной дистанции, наличия прямой видимости (LOS) и желаемой стабильности канала. Для большинства задач видеонаблюдения в пределах 1-3 км Yagi-антенны остаются сбалансированным и экономически оправданным решением. Если вам нужен мост на очень большое расстояние, рассмотрите параболические антенны, но будьте готовы к более сложной установке и большей ветровой нагрузке.

Когда антенна выбрана, остается самый ответственный этап — правильный монтаж, который мы рассмотрим далее.

Типичные ошибки при монтаже и юстировке Wi-Fi моста

Надежность и скорость работы Wi-Fi моста для видеонаблюдения зависят не только от правильно выбранного оборудования, но и от качества его монтажа и последующей юстировки. Даже небольшие погрешности на этом этапе могут свести на нет преимущества мощных Yagi-антенн.

Вот список самых распространенных ошибок, которые мы, в «Камера39», регулярно встречаем на объектах, и практические советы по их предотвращению:

1. Неточная юстировка антенн. Направленные антенны Yagi имеют узкую диаграмму направленности. Это значит, что «луч» сигнала очень сфокусирован. Если антенны на обоих концах моста не смотрят точно друг на друга, сигнал будет ослаблен или полностью потерян. Даже отклонение на несколько градусов критично.
   • Как исправить: Выполняйте юстировку медленно и итеративно, поочередно поворачивая каждую антенну по горизонтали и вертикали на минимальные углы. Используйте встроенное ПО точки доступа, которое в реальном времени отображает уровень сигнала (RSSI/SNR). Цель — добиться максимально возможного значения уровня сигнала. Если система не имеет индикации, процесс настройки Wi-Fi моста становится гораздо сложнее.
2. Неправильная поляризация. Каждая Yagi-антенна рассчитана на работу с определенной поляризацией сигнала — горизонтальной или вертикальной. Обе антенны в Wi-Fi мосту должны быть установлены строго в одинаковой поляризации. Например, если одна антенна установлена горизонтально, другая также должна быть горизонтально ориентирована.
   • Как исправить: Перед началом монтажа определите выбранную поляризацию и убедитесь, что обе антенны устанавливаются строго одинаково. Чаще всего, это горизонтальное или вертикальное положение элементов антенны относительно земли.
3. Использование некачественного или слишком длинного кабеля. Кабель, соединяющий антенну с точкой доступа (роутером), не является просто проводником. В нем происходят потери сигнала, которые существенно возрастают с увеличением длины и снижением качества кабеля, особенно на высоких частотах (5 ГГц). Чем длиннее и тоньше кабель, тем больше энергии сигнала будет потеряно до того, как он достигнет точки доступа.
   • Как исправить: Стремитесь к максимально короткой длине кабеля. Используйте высококачественный коаксиальный кабель с низкими потерями, предназначенный для соответствующего частотного диапазона. Идеальное решение — использовать точку доступа с интегрированной антенной или с прямым подключением антенны без кабеля, либо с минимальным отрезком (до 1-2 метров). Если это невозможно, выбирайте кабель с наименьшим затуханием, что, как правило, означает кабель большего диаметра.
4. Отсутствие грозозащиты. Антенны, устанавливаемые на улице, особенно на высоте, становятся «мишенью» для статического электричества и прямых ударов молнии. Отсутствие устройства грозозащиты может привести к выходу из строя как точки доступа, так и всего связанного оборудования (видеорегистратор, коммутатор).
   • Как исправить: Обязательно устанавливайте устройство грозозащиты (разрядник) в разрыв кабеля между антенной и точкой доступа. Это устройство должно быть правильно заземлено.
5. Ненадежное крепление антенны. Yagi-антенны имеют значительную «парусность», особенно при больших размерах. Ненадежное крепление на кронштейне или мачте приведет к тому, что антенна будет смещаться под воздействием ветра, дождя или вибраций. Это неизбежно приведет к нарушению юстировки и потере стабильной связи.
   • Как исправить: Используйте прочные кронштейны, надежные хомуты и крепления, рассчитанные на ветровые нагрузки в вашем регионе. После юстировки убедитесь, что все фиксирующие элементы надежно затянуты, а антенна жестко закреплена и не имеет люфтов.
6. Игнорирование зоны Френеля. Даже если вы видите обе антенны друг с другом, это не всегда означает наличие чистой прямой видимости для радиосигнала. Вспомните, что вокруг прямой линии связи существует невидимая эллипсоидная область – зона Френеля, которая должна быть свободна от препятствий. Установка антенн слишком низко или наличие незначительных, на первый взгляд, препятствий (например, верхушки деревьев в летний период) в этой зоне существенно ухудшит сигнал.
   • Как исправить: Всегда рассчитывайте и проверяйте чистоту зоны Френеля, поднимая антенны на достаточную высоту. В сложных условиях лучше установить антенны выше, чем это кажется необходимым на первый взгляд.
