Видеонаблюдение на буровой и добывающей площадке: оборудование, проектирование, задачи

Задачи видеонаблюдения на буровой: от охраны периметра до контроля техпроцессов

Видеонаблюдение на буровой или добывающей площадке решает три ключевые задачи: охрана от посторонних, контроль за соблюдением техники безопасности персоналом и мониторинг непрерывности технологических процессов. Основные вызовы — это суровые погодные условия, вибрации, потенциально взрывоопасные зоны и сложности с прокладкой коммуникаций. Первоочередная задача — определить, какие именно риски (проникновение, нарушение ТБ, сбой оборудования) являются приоритетными для вашего объекта, так как от этого зависит выбор камер и архитектура всей системы.

Внедрение профессиональной системы видеонаблюдения на промышленном объекте позволяет не просто фиксировать события, но и активно управлять рисками. Это не ограничивается общей безопасностью, а охватывает широкий спектр производственных и операционных нужд:

• Контроль периметра и охрана территории. На добывающих площадках часто встречаются удаленные, слабоосвещенные участки и многочисленные точки доступа. Система видеонаблюдения обеспечивает ситуационный контроль за всей территорией, предотвращая несанкционированное проникновение, кражи оборудования или материалов. Это позволяет оперативно реагировать на любые подозрительные активности.
• Мониторинг технологических процессов. Камеры, расположенные в ключевых точках, позволяют следить за работой буровых установок, перемещением тяжелой техники, погрузочно-разгрузочными операциями и состоянием критически важного оборудования. Это помогает выявлять нештатные ситуации, контролировать соблюдение технологических регламентов и оптимизировать рабочие потоки.
• Контроль соблюдения техники безопасности. Нарушение правил охраны труда на буровой может привести к серьезным последствиям. Видеонаблюдение дает возможность фиксировать ношение средств индивидуальной защиты (СИЗ), нахождение персонала в опасных зонах, соблюдение порядка выполнения работ. Эти данные бесценны для проведения инструктажей и предотвращения несчастных случаев, повышая общую промышленную безопасность.
• Фиксация и расследование инцидентов. В случае аварий, поломок, несчастных случаев или спорных ситуаций, видеоархив становится объективным источником информации. Он позволяет детально восстановить хронологию событий, установить причины произошедшего и определить ответственных, что крайне важно для последующего анализа и предотвращения повторений.
• Удаленный контроль и управление. Руководство компании и диспетчерские центры могут в режиме реального времени наблюдать за объектом, находясь на значительном расстоянии. Это обеспечивает оперативное принятие решений, позволяет эффективно распределять ресурсы и повышает прозрачность всех производственных операций.

Система видеонаблюдения на буровой площадке выступает как многофункциональный инструмент, направленный на повышение не только безопасности, но и эффективности, и дисциплины на производстве.

Теперь, когда понятны задачи, рассмотрим, каким специальным требованиям должно отвечать оборудование для работы в таких экстремальных условиях.

Требования к оборудованию: защита от взрывов, погоды и вибраций

При проектировании системы видеонаблюдения для добывающей площадки недостаточно выбрать камеру с высоким разрешением. Ключевым фактором является способность оборудования для видеонаблюдения на промышленных объектах выдерживать экстремальные условия: перепады температур, высокую влажность, пыль, механические вибрации и, самое главное, риски, связанные со взрывоопасными средами. От правильного выбора зависит не только работоспособность системы, но и безопасность персонала и всего объекта. Необходимо сосредоточиться на специализированных решениях, которые соответствуют строгим промышленным стандартам.

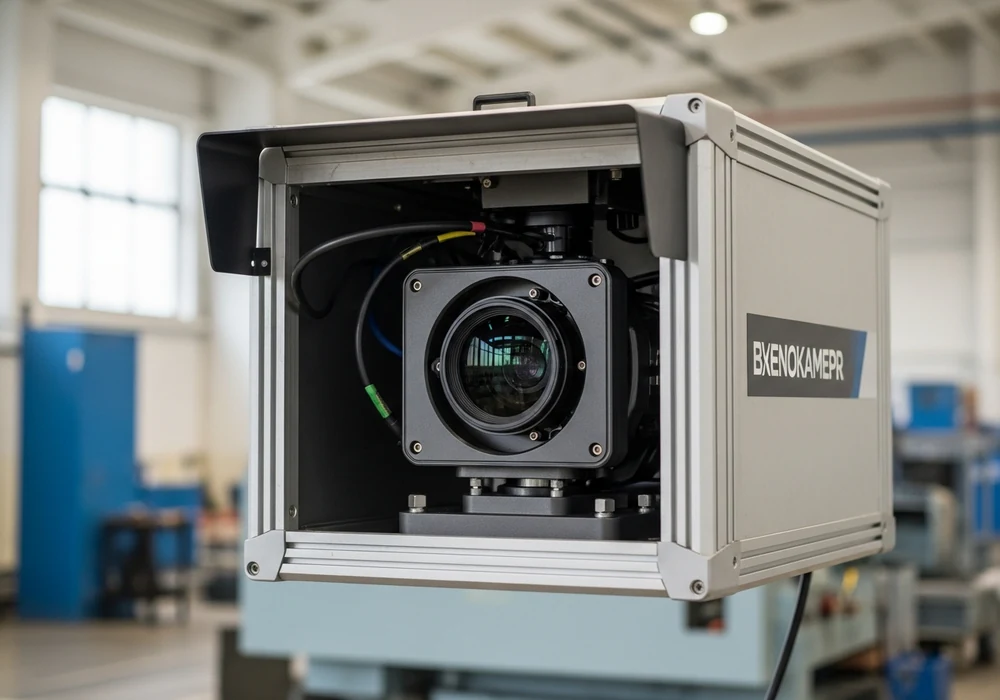

Взрывозащита (Ex): когда и какая нужна

На объектах нефтегазовой, химической и горнодобывающей промышленности присутствуют зоны, где возможно образование взрывоопасных смесей газов, паров или пыли с воздухом. В таких условиях необходимо использовать исключительно взрывозащищенную камеру и соответствующее периферийное оборудование, прошедшее специальную сертификацию.

Основной вид взрывозащиты для видеокамер, применяемый на открытых промышленных площадках, — это «взрывонепроницаемая оболочка» (маркировка «d»). Это означает, что корпус камеры спроектирован так, чтобы выдерживать давление взрыва горючей смеси внутри и предотвращать его распространение наружу. Кроме того, внешняя температура корпуса не должна достигать температуры самовоспламенения окружающей взрывоопасной смеси.

Важно убедиться, что всё оборудование в Ex-исполнении имеет действующий сертификат соответствия требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011). Отсутствие такого сертификата делает эксплуатацию оборудования на опасном объекте незаконной и крайне рискованной.

На корпусе или в технической документации взрывозащищенного оборудования всегда присутствует специальная маркировка, которая указывает на его пригодность для определённых условий. Например, маркировка 1Ex d IIC T6 Gb X расшифровывается так:

• 1Ex — категория оборудования (для зоны 1);
• d — тип взрывозащиты (взрывонепроницаемая оболочка);
• IIC — группа взрывоопасной смеси (для газов и паров, включая водород и ацетилен);
• T6 — температурный класс (максимальная температура поверхности не более 85°C);
• Gb — уровень защиты оборудования (высокий);
• X — особые условия безопасного применения (указаны в документации).

Защита от климата и механических повреждений

Добывающие площадки часто расположены в условиях сурового климата, что требует от оборудования исключительной стойкости к погодным воздействиям и механическим нагрузкам. Здесь на первый план выходят стандарты защиты IP и IK.

• Класс защиты IP (Ingress Protection) определяет степень защиты корпуса от проникновения твердых частиц (пыли) и жидкостей (воды). Для уличной установки на промышленных объектах требуются классы не ниже IP66 (полная пыленепроницаемость, защита от сильных струй воды), а предпочтительны IP67 (дополнительная защита при кратковременном погружении в воду).
• Класс защиты IK (Impact Protection) показывает устойчивость корпуса к механическим ударам. На производстве, где возможно случайное или намеренное повреждение, необходимо выбирать камеры со стандартом не ниже IK10. Это означает, что корпус выдерживает удар с энергией до 20 Джоулей, что эквивалентно падению груза массой 5 кг с высоты 40 см.

Помимо классов защиты, важен широкий диапазон рабочих температур. Многие камеры для промышленных объектов способны функционировать при температурах от -60°C до +60°C. Для этого используются специализированные термокожухи со встроенными системами подогрева и охлаждения. В условиях Калининградской области, где зимой бывают морозы, а летом — жара, такой диапазон критичен для надежной работы.

Также необходимо обращать внимание на материалы и конструктивные особенности. Корпуса из нержавеющей стали или специальных сплавов обеспечивают не только прочность, но и стойкость к коррозии и агрессивным химическим средам. Крепления и кронштейны должны быть усиленными, чтобы выдерживать постоянные вибрации от работы тяжелой техники. Наличие встроенной виброустойчивости в самой камере или специальной демпфирующей платформы крайне желательно.

Оптика камер для добывающих площадок также имеет свою специфику. В условиях сильной запыленности или осадков незаменимы камеры с функцией омывателя и стеклоочистителя. Для ночного мониторинга потребуется ИК-подсветка с дальностью действия до 100-200 метров, а иногда и больше.

Выбор защищенного оборудования — это половина дела. Вторая, не менее важная задача — обеспечить стабильную связь и питание в полевых условиях.

Организация сети и передачи данных в полевых условиях

Создание надежной системы видеонаблюдения на добывающей площадке осложняется не только суровыми условиями для самих камер, но и отсутствием готовой инфраструктуры. Камеры могут быть расположены на значительном удалении от поста наблюдения, в труднодоступных местах или на подвижных объектах. Выбор оптимального способа передачи видеосигнала на большие расстояния и организации питания критически важен для стабильной работы всей системы.

Передача видеосигнала: проводные и беспроводные решения

При выборе способа связи необходимо учитывать расстояние до камер, рельеф местности, наличие препятствий и потенциальные источники помех.

Организация электропитания для камер

Питание камер в полевых условиях часто становится такой же задачей, как и передача данных, поскольку доступ к стандартной электросети 220В может отсутствовать.

• Технология PoE (Power over Ethernet): Это наиболее удобный способ питания для IP-камер на расстоянии до 100 метров. Он позволяет передавать данные и электричество по одному Ethernet-кабелю. Для расширения дальности можно использовать PoE-удлинители или промежуточные промышленные коммутаторы.
• Отдельные линии питания: Для камер, расположенных на больших расстояниях или требующих значительной мощности, может потребоваться прокладка отдельных кабелей питания (12В, 24В или 220В). Важно использовать кабели, предназначенные для уличной прокладки.
• Автономные источники питания: В самых удаленных местах применяются автономные решения: солнечные панели в комплекте с аккумуляторами. Такие системы требуют тщательного расчета потребления и учета климатических особенностей региона.

Выбор сетевого оборудования

Для создания надежной системы в полевых условиях потребуется специализированное сетевое оборудование. Промышленные коммутаторы, медиаконвертеры и маршрутизаторы должны иметь расширенный температурный диапазон работы (например, от –40°C до +75°C), класс защиты корпуса не ниже IP66 и устойчивость к вибрациям (IK10).

Когда оборудование выбрано и канал связи обеспечен, система должна не просто показывать картинку, а помогать решать задачи. Для этого используется видеоаналитика.

Возможности видеоаналитики для контроля производства и безопасности

Современное IP-видеонаблюдение на промышленных объектах выходит за рамки простой фиксации событий. Благодаря программным модулям видеоаналитики камеры превращаются из пассивных наблюдателей в активный инструмент контроля, способный автоматически выявлять нарушения, нетипичные ситуации и оперативно на них реагировать.

Контроль периметра и запретных зон. Система видеоаналитики может самостоятельно отслеживать и сигнализировать о попытках проникновения на территорию или в опасные участки. Модули обнаружения пересечения линии или входа в заданную область позволяют настроить виртуальные границы на изображении с камеры. Если человек или транспортное средство пересечет такую линию или окажется в запретной зоне, система немедленно подаст сигнал тревоги.

Контроль соблюдения техники безопасности. Одной из ключевых задач на промышленных объектах является обеспечение безопасности персонала. Видеоаналитика эффективно решает эту задачу, автоматически проверяя наличие СИЗ (средств индивидуальной защиты), таких как каски или жилеты. Система может подать сигнал тревоги, если человек находится в рабочей зоне без необходимой спецодежды, что снижает риск несчастных случаев.

Обнаружение нетипичных ситуаций. Интеллектуальные модули могут распознавать различные аномалии. Например, детекторы дыма и огня, работающие с видеопотоком, способны зафиксировать возгорание раньше традиционных пожарных датчиков. Система также может выявлять оставленные предметы в критически важных зонах или скопление людей в нехарактерных местах.

Идентификация транспорта и оборудования. Для эффективного управления логистикой и контроля за перемещением техники на добывающей площадке используется распознавание номеров автомобилей и спецтехники. Система автоматически фиксирует въезд и выезд, ведет учет времени нахождения транспорта на территории, что упрощает контроль за подрядчиками и предотвращает хищения.

Интеллектуальный поиск в архиве и интеграция. Поиск нужного фрагмента в многодневном архиве может занимать часы. Современная ситуационная видеоаналитика позволяет осуществлять поиск по заданным критериям: например, найти все записи, где человек входил в определенную зону. Это значительно сокращает время на расследование инцидентов. Более того, система видеонаблюдения легко интегрируется со СКУД (системами контроля доступа), охранной и пожарной сигнализацией. Такая интеграция позволяет настроить комплексные сценарии реагирования: при срабатывании тревоги камеры автоматически поворачиваются к месту события и уведомляется служба безопасности.

Выбор конкретных функций видеоаналитики для промышленных объектов зависит от специфики вашей площадки, но даже внедрение 2-3 наиболее критичных модулей способно существенно повысить уровень безопасности и эффективность производственных процессов.

Внедрение такой сложной системы — это комплексный проект. Рассмотрим, из каких этапов он состоит.

Проектирование и монтаж системы: от обследования до пусконаладки

Внедрение профессиональной системы видеонаблюдения на добывающей площадке — это не просто покупка и установка оборудования, а комплексный проект, требующий поэтапного подхода. Чтобы система эффективно выполняла поставленные задачи, она должна быть тщательно спроектирована с учетом всех особенностей объекта.

Компания «Камера39» реализует проекты под ключ, от первого визита инженера до сдачи готовой системы в эксплуатацию и дальнейшего технического обслуживания. Вот ключевые этапы этого процесса:

1. Этап 1: Обследование объекта и сбор требований

   Любой проект начинается с детального изучения объекта. Наш инженер выезжает на место для сбора исходных данных. На этом этапе определяются:

   • Конкретные бизнес-задачи, которые должна решать система (контроль периметра, мониторинг техпроцессов, соблюдение ТБ).
   • Зоны, требующие видеонаблюдения, с учетом потенциальных рисков.
   • Оптимальные места для установки камер, их типы (стационарные, поворотные), требования к взрывозащите и климатической стойкости.
   • Возможности для прокладки кабельных трасс и источники электропитания.

   Цель обследования — сформировать полное представление о требуемой системе.

2. Этап 2: Разработка технического задания и проектирование

   На основе данных, полученных при обследовании, составляется подробное техническое задание (ТЗ). Этот документ служит основой для проектирования системы видеонаблюдения и включает:

   • Описание всех функций системы и требований к ее характеристикам.
   • Схемы размещения камер, сетевого оборудования и серверов.
   • Расчеты необходимой пропускной способности сети и потребностей в электропитании.
   • Подбор оптимального оборудования, соответствующего условиям эксплуатации.

   Результатом этапа является полный пакет проектной документации.

3. Этап 3: Монтажные работы

   После согласования проекта начинается физическая реализация. Этот этап включает:

   • Прокладку кабельных трасс, в том числе оптических линий, с соблюдением требований к изоляции и защите.
   • Установку опорных конструкций, монтаж камер, а также размещение сетевого и серверного оборудования.

   Важно: Монтажные работы на промышленных объектах, особенно в потенциально взрывоопасных зонах, требуют наличия у исполнителя специальных допусков и лицензий. Привлечение неквалифицированного персонала недопустимо.

4. Этап 4: Пусконаладочные работы

   После завершения монтажа проводится комплекс пусконаладочных работ, включающий:

   • Подключение всех компонентов системы.
   • Настройку каждой камеры: фокус, угол обзора, режимы записи.
   • Конфигурацию серверов, систем хранения данных и ПО.
   • Настройку модулей видеоаналитики согласно ТЗ.
   • Тестирование всей системы для подтверждения ее работоспособности.

   Цель этого этапа — запуск системы и ее оптимизация для безупречной работы.

5. Этап 5: Обучение персонала и сдача системы в эксплуатацию

   Когда система полностью готова, проводится обучение сотрудников заказчика. Инструктаж охватывает:

   • Принципы работы с программным обеспечением.
   • Управление камерами и просмотр архива.
   • Реагирование на тревожные события.

   После обучения и проверки система передается в постоянную эксплуатацию.

6. Этап 6: Техническое обслуживание

   Для долгосрочной и стабильной работы системы требуется регулярное техническое обслуживание. Оно включает диагностику оборудования, обновление ПО, чистку камер, проверку кабельных соединений и оперативное устранение неисправностей.

Понимание объема и последовательности этих работ помогает подготовиться к взаимодействию с подрядчиком. Теперь, когда вы знаете, из каких этапов состоит реализация, перейдем к вопросу формирования бюджета.

Из чего складывается стоимость системы для добывающей площадки

Итоговая стоимость системы видеонаблюдения для добывающей площадки формируется из нескольких ключевых компонентов. Понимание этой структуры поможет вам подготовить реалистичный бюджет проекта и эффективно взаимодействовать с интегратором.

1. Оборудование. Это самая значительная часть затрат. В неё входят:

• Камеры: На промышленных объектах требуются специализированные модели. Так, взрывозащищенные камеры (Ex-исполнение), устойчивые к экстремальным температурам, вибрациям и агрессивным средам, стоят значительно дороже стандартных. Цена также зависит от разрешения и наличия PTZ-механизма.
• Серверы и системы хранения данных (СХД): Для обработки и длительного хранения видеоархива требуются мощные серверы с большим объемом дискового пространства.
• Рабочие места операторов: Мощные графические станции для комфортного мониторинга.
• Сетевое оборудование: Промышленные коммутаторы, медиаконвертеры, радиомосты для организации передачи данных в полевых условиях.
• Расходные материалы: Специализированный кабель (оптоволокно, бронированный Ethernet), кабельные лотки, крепеж, монтажные шкафы.

2. Программное обеспечение (ПО). Современные системы IP-видеонаблюдения требуют лицензирования:

• Лицензии на каналы: Основная часть ПО оплачивается за каждую подключенную камеру.
• Лицензии на модули видеоаналитики: Функции распознавания номеров или контроля СИЗ (см. раздел о видеоаналитике) приобретаются отдельно и влияют на итоговую цену.

3. Проектные и монтажные работы. Эта статья расходов напрямую зависит от сложности и масштаба объекта:

• Проектирование: Разработка ТЗ, создание проектной документации, расчеты систем электропитания и сети. Для взрывоопасных зон требуются особые допуски.
• Монтаж: Прокладка кабельных трасс (под землей, на высоте), установка опор, монтаж камер и оборудования. Высотные работы и специфика поверхностей существенно увеличивают стоимость монтажных работ.
• Пусконаладочные работы: Настройка всего комплекса оборудования и ПО, тестирование системы в реальных условиях.

Условный пример распределения бюджета для небольшой площадки (4-8 камер):

На объекте со сложными условиями, требующем специализированного оборудования, примерное процентное соотношение может быть следующим:

• Оборудование (камеры Ex, сервер, сетевое): 50-60%
• Проектные и монтажные работы: 30-40%
• Программное обеспечение (лицензии): 5-10%

Это условные цифры, которые показывают, что основные инвестиции приходятся на высоконадежное оборудование и квалифицированные работы.
