Вариофокальные vs Фиксированные объективы: плюсы, минусы и сценарии использования.
Оптический фундамент: из чего складывается обзор камеры
Какое количество деталей сотрется из кадра, если ошибиться с выбором угла обзора при проектировании контура безопасности? Опыт инженеров показывает: неверно подобранная линза превращает систему наблюдения стоимостью в сотни тысяч рублей в набор трансляторов размытых силуэтов. Выбор оптической системы — это поиск жесткого баланса между зоной охвата территории и итоговой плотностью пикселей на метр площади.
Ключевым параметром любой оптической системы выступает фокусное расстояние, измеряемое в миллиметрах. Данная величина жестко привязана к физическим размерам светочувствительной матрицы устройства. Она определяет, насколько широким окажется сектор захвата кадра и на какой дистанции оператор сможет уверенно идентифицировать мелкие объекты, автомобильные номера или денежные купюры.
Техническая закономерность: Существует обратная математическая зависимость между фокусным расстоянием и сектором обзора. Чем меньше миллиметров указано в маркировке линзы, тем шире охват, но ниже итоговая дальность детализации. И наоборот — длиннофокусные компоненты сужают кадр, превращая устройство в оптический инструмент точечного контроля удаленных секторов.
Для понимания физики процесса стоит рассмотреть стандартную матрицу размером 1/2.8 дюйма. Объектив с фокусом 2.8 мм обеспечит сектор обзора порядка 100-105 градусов по горизонтали. Смещение фокуса до 4 мм сузит данный сектор примерно до 80 градусов. Переход на значения 6 или 12 мм превратит камеру в узконаправленный инструмент с коридором видимости от 50 до 25 градусов.
Качество круглосуточного мониторинга зависит не только от программных алгоритмов или разрешения сенсора в мегапикселях. Первичный световой поток формирует именно стекло. Наша цель — спроектировать систему так, чтобы каждый установленный элемент решал конкретную задачу на объекте заказчика без слепых зон и переплат.
Получить консультацию
Получить консультацию
Фиксированные объективы: надежность монолитной конструкции
Фиксированный объектив (также именуемый «фикс») представляет собой оптическую систему с постоянным, неизменяемым фокусным расстоянием. Линзы внутри такого устройства жестко закреплены на заводе-изготовителе. Изменить сектор обзора или приблизить картинку в процессе эксплуатации невозможно. Единственный способ скорректировать зону мониторинга — физический демонтаж и перенос устройства на новую точку.
Данный тип оборудования лидирует в сегменте массовых инсталляций благодаря конструктивной простоте. Отсутствие подвижных механических элементов исключает риски смещения фокуса из-за вибраций, температурных колебаний или ветровых нагрузок на уличных опорах. Оптика стабильно держит заданную резкость годами, не требуя профилактического обслуживания или ручной юстировки.
Сектор 2.8 мм
Широкий панорамный обзор до 105°. Идеально для общего контроля периметра, небольших комнат, кассовых зон и входных групп.
Сектор 4.0 мм
Умеренный охват около 80°. Оптимальный баланс между обзорностью и дальностью распознавания на дистанциях до 15 метров.
Сектор 6.0 мм
Узкий сектор до 55°. Предназначен для мониторинга протяженных коридоров, межрядовых проходов на складах и въездных ворот.
Главным достоинством фиксированной оптики является высокая светосила. Меньшее количество внутренних линз снижает оптические потери при прохождении светового потока. В условиях слабой освещенности или при переходе в ночной режим работы фиксированная камера выдает более чистый кадр с минимальным уровнем цифровых шумов.
Преимущества фиксированной оптики:
• Доступная базовая стоимость оборудования, снижающая общую смету проекта.
• Абсолютная устойчивость к механическим вибрациям и стабильность фокуса.
• Высокие показатели светосилы для качественной ночной съемки.
Ограничения фиксированной оптики:
• Полное отсутствие гибкости при изменении планировки или задач на объекте.
• Невозможность детально рассмотреть удаленный сектор без потери качества матрицы.
• Высокий риск появления слепых зон при ошибке на этапе проектирования.
Популярное оборудование с фиксированным фокусом
HiWatch DS-I453L(D) (2.8 mm) BLACK
Требуется точный расчет сметы под ваш объект?
Отправьте планировку помещений напрямую ведущему инженеру для подбора правильной оптики без скрытых переплат.
Вариофокальные объективы: максимальная гибкость настроек
Вариофокальный объектив — это сложная оптическая система, позволяющая изменять фокусное расстояние в заданном диапазоне (например, от 2.8 до 12 мм). За счет ручного или автоматического перемещения внутренних групп линз оператор может плавно регулировать угол обзора камеры, масштабируя требуемый сектор кадра. Это позволяет идеально адаптировать устройство под геометрию конкретного помещения или уличной зоны непосредственно во время монтажа.
Существует два ключевых подтипа вариофокальных систем:
1. Ручные вариофокалы. Корректировка угла и фокуса выполняется монтажником вручную с помощью специальных регулировочных винтов на корпусе устройства при первичном запуске системы. После фиксации параметров объектив работает как обычная фиксированная камера до тех пор, пока специалист снова не перенастроит его вручную.
2. Моторизованные объективы (трансфокаторы). Снабжены встроенными микроэлектроприводами. Изменение масштаба и наведение резкости осуществляются удаленно через веб-интерфейс видеорегистратора, программу на компьютере или мобильное приложение смартфона. Данные компоненты поддерживают функцию мгновенной автоматической фокусировки (Smart Focus).
Использование сложной оптической схемы из множества линз накладывает определенные ограничения. Вариофокальные элементы обладают меньшей светосилой по сравнению с монолитными «фиксами». В ночное время матрица получает меньше света, что требует установки более мощной инфракрасной или LED-подсветки для компенсации оптических потерь.
Преимущества вариофокальной оптики:
• Стопроцентная адаптация под любые геометрические особенности объекта на месте.
• Наличие оптического (честного) зума без падения исходного разрешения картинки.
• Возможность оперативного удаленного изменения сценария мониторинга.
Ограничения вариофокальной оптики:
• Более высокая стоимость самого устройства и усложнение процесса пусконаладки.
• Снижение светосилы из-за физических особенностей многолинзовой конструкции.
• Риск постепенной программной или механической расфокусировки со временем.
Премиум-модели с изменяемым фокусным расстоянием
Сравнительный баттл: детальный анализ параметров
Для принятия окончательного решения в пользу того или иного типа оборудования необходимо сопоставить их критические эксплуатационные характеристики. Главное правило — отталкиваться от специфики охраняемой зоны и заложенного бюджета на модернизацию или построение структуры безопасности.
Если перед системой стоит задача общего панорамного обзора территории без жестких требований к детализации удаленных планов, переплата за вариофокальные механизмы лишена практического смысла. При усложнении условий — например, динамическое изменение зон хранения на складе, контроль узких проездов, фиксация кассовых операций — изменяемый фокус становится безальтернативным техническим решением.
| Критерий сравнения | Фиксированный объектив | Вариофокальный объектив |
|---|---|---|
| Финансовые затраты | Минимальные. Доступное решение для любого бюджета. | Повышенные. Плата за сложные механизмы и приводы. |
| Сложность инсталляции | Простая. Требуется только физическое направление корпуса. | Средняя. Требует точной юстировки фокуса и зума на месте. |
| Устойчивость к износу | ✓ Высокая (нет подвижных узлов) | ✗ Средняя (зависит от внешних вибраций) |
| Оптическая светосила | ✓ Максимальная (чистый ночной кадр) | ✗ Сниженная (требует мощной подсветки) |
| Гибкость модернизации | ✗ Отсутствует (только перенос камеры) | ✓ Полная (дистанционное изменение угла) |
Экономика проекта: стоит ли инвестировать в изменяемый фокус?
Статистика сервисного отдела показывает: около 35% заказчиков, выбравших фиксированные приборы для сложных уличных зон, сталкиваются с необходимостью полной замены оборудования в течение первого года эксплуатации. Причина — появление новых слепых зон из-за разрастания деревьев, перестройки заборов или изменения логистических путей на прилегающей территории.
Инвестиции в моторизованный вариофокальный объектив полностью оправдывают себя на долгосрочной дистанции. Вы приобретаете универсальную платформу безопасности, способную мгновенно перестроиться под новые бизнес-задачи без проведения повторных кабельных и монтажных работ.
Получить консультацию
Получить консультацию
Практические сценарии: подбираем оптику под тип объекта
Перенесем теоретические выкладки на реальные коммерческие и жилые объекты. Каждое пространство диктует свои требования к плотности пикселей и ширине охвата кадра.

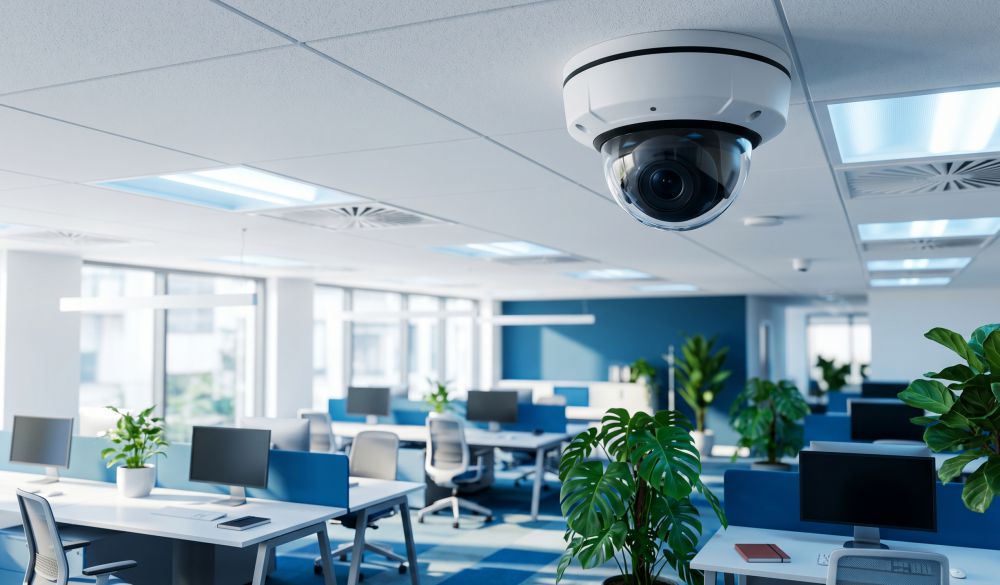

Офисные пространства и жилые квартиры. Здесь доминирует фиксированная оптика 2.8 мм. Главная цель — полный охват помещения от стены до стены. Дистанции небольшие, светосила «фикса» позволяет получать четкое цветное изображение даже при выключенном освещении за счет уличной засветки из окон.
Протяженные склады и логистические хабы. Оптимальна комбинация систем. На входах и зонах разгрузки монтируются вариофокальные приборы для точной фиксации номеров транспорта. Внутри межстеллажных проходов размещаются длиннофокусные фиксированные камеры (4 или 6 мм), направленные строго вдоль линий хранения товаров.
Периметр частного дома или производственной базы. Рекомендуется использование моторизованных вариофокалов. Это позволяет гибко перекрывать зоны вдоль заборов, настраивая точное пересечение линий аналитики без захвата лишней территории соседних участков.
Ответы на частые вопросы клиентов
▼
Для стандартного рабочего кабинета площадью до 25 квадратных метров оптимально использовать фиксированный объектив с фокусом 2.8 мм. Например, мы часто монтируем на таких объектах модель HiWatch IPC-T020. Она дает широкий угол обзора около 100 градусов. Это позволяет полностью контролировать комнату, если установить прибор в углу под потолком, полностью исключая появление скрытых зон.
▼
Нет, это распространенное заблуждение. Вариофокальный механизм меняет только оптическое приближение (зум) и фокус внутри самого корпуса. Камера при этом жестко зафиксирована на кронштейне и смотрит в одну сторону. Полноценные поворотные PTZ-модели дополнительно оснащены скоростными сервоприводами, которые вращают сам корпус устройства по горизонтали и вертикали на 360 градусов.
▼
При использовании вариофокального объектива происходит честное оптическое увеличение за счет смещения линз. Исходное разрешение матрицы (например, 4 или 5 мегапикселей) полностью сохраняется. Картинка не рассыпается на крупные квадраты (пиксели), как это бывает при цифровом приближении на смартфоне. Детализация удаленного объекта — например, лица человека на расстоянии 30 метров — остается идеальной.
