Установка камеры на мотоцикл или квадроцикл: подробный гайд

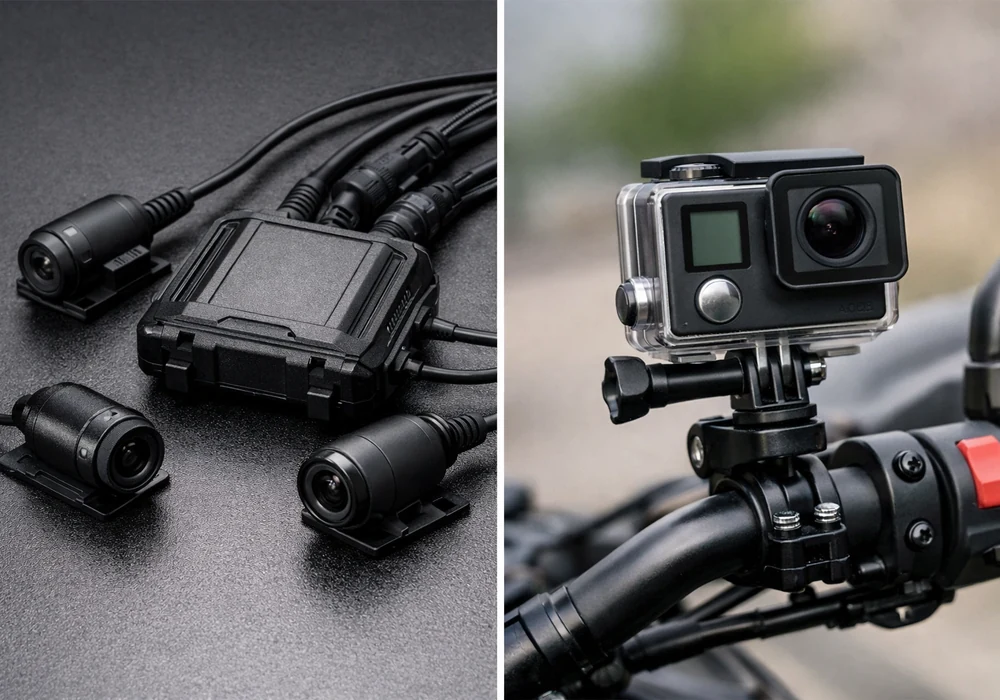

Выбор камеры для мотоцикла: видеорегистратор или экшн-камера?

Для безопасности и фиксации дорожной обстановки на мотоцикле или квадроцикле вам нужен специализированный моторегистратор с автоматическим включением и циклической записью. Он подключается к бортовой сети транспортного средства, обеспечивая непрерывный контроль. Экшн-камера, такая как GoPro, больше подходит для съемки поездок и развлекательного контента, но её нужно включать вручную и регулярно заряжать аккумулятор. Основные критерии выбора: надежная защита от влаги и пыли (IP67/IP68), возможность подключения двух камер для полного обзора и способ интеграции питания.

Прежде чем углубляться в детали установки, определитесь со своими приоритетами. Чтобы сделать правильный выбор видеорегистратора для мотоцикла, ответьте на несколько вопросов:

• Какова ваша главная цель: постоянная видеофиксация для личной безопасности и разбора ДТП или периодическая съемка интересных поездок и трюков?
• Есть ли на вашем мотоцикле штатный USB-порт или прикуриватель, который может быть использован для самого простого варианта питания (потребует ручного включения/выключения)?
• Насколько вы готовы работать с электрикой мотоцикла для надежного и скрытого подключения, или вы предпочитаете устройство со своим аккумулятором, не требующее вмешательства в бортовую сеть?

Если ваша основная задача — безопасность и фиксация происшествий, вам необходим моторегистратор. Эти устройства разработаны специально для двухколесного транспорта и квадроциклов. Они обеспечивают автоматическую, непрерывную циклическую запись: старые файлы стираются, освобождая место для новых. Питание чаще всего осуществляется от бортовой сети мотоцикла через цепь ACC (от замка зажигания), что гарантирует автоматическое включение и выключение вместе с двигателем. Камеры и основной блок таких систем обладают высокой виброустойчивостью и надежной влагозащитой, соответствующей стандартам IP67 или даже IP68, что критически важно в условиях эксплуатации мототехники.

Многие моторегистраторы — это двухканальные регистраторы, то есть оснащены двумя компактными камерами (передней и задней) для полного охвата дорожной обстановки. Дополнительные функции, такие как G-сенсор (фиксирует удары и сохраняет запись), модуль GPS (отслеживание маршрута и скорости), а также режим парковки, делают их незаменимыми для защиты мотоцикла.

Экшн-камеры, в свою очередь, ориентированы на высокое качество видео для развлекательных целей. Они записывают видео отдельными файлами и требуют ручного управления (включение, остановка записи, замена аккумулятора). Несмотря на часто хорошую влагозащиту (особенно с аквабоксом) и устойчивость к ударам, их аккумулятор ограничен по времени работы (обычно 1-3 часа), что делает их непригодными для постоянного мониторинга. Подключение к внешнему источнику питания возможно, но часто требует дополнительных аксессуаров и не всегда обеспечивает автоматическое включение/выключение.

Для наглядности сравним основные параметры этих двух типов устройств:

После того как вы определились с типом устройства, подготовьте необходимые инструменты и материалы, которые понадобятся для его физического монтажа. Это позволит вам провести установку без лишних задержек.

Что понадобится для установки: инструменты и материалы

Прежде чем приступать к физической установке видеорегистратора на мотоцикл или квадроцикл, необходимо убедиться, что у вас есть весь требуемый набор инструментов и расходных материалов. Тщательная подготовка позволит выполнить работу без задержек и обеспечит надёжность будущего крепления и подключения.

Вот исчерпывающий перечень того, что вам потребуется:

Инструменты

• Базовый набор:
  • Набор рожковых и торцевых ключей (для демонтажа панелей, креплений).
  • Набор отвёрток (крестовые, плоские разных размеров).
  • Кусачки и пассатижи.
  • Стриппер (инструмент для аккуратной зачистки изоляции проводов, чтобы не повредить жилы).
  • Нож или скальпель.
• Специализированные инструменты:
  • Мультиметр (крайне важен для проверки напряжения, поиска цепи ACC – аксессуар, которая включается при повороте ключа зажигания, а также для контроля целостности проводки).
  • Набор для снятия пластиковых клипс (поможет бережно демонтировать пластиковые обтекатели и панели без риска их поломки).
  • Головки и трещотка (для работы с болтами и гайками в труднодоступных местах).

Расходные материалы

• Качественная изолента (ПВХ, тканевая – выбирайте ту, что устойчива к перепадам температур и влаге).
• Термоусадочные трубки (для создания герметичных и надёжных электрических соединений).
• Пластиковые стяжки (разных размеров для фиксации кабелей и основного блока).
• Двусторонний скотч (желательно автомобильный, типа 3M VHB, для надёжного крепления небольших компонентов или камер).
• Герметик (силиконовый, для дополнительной влагозащиты в местах ввода кабелей или уплотнения корпуса блока управления, если это предусмотрено инструкцией).
• Дополнительный автомобильный предохранитель соответствующего номинала и держатель предохранителя (обязательно для защиты новой цепи подключения регистратора).
• Кабельные каналы, гофра или нейлоновая оплётка (для дополнительной механической защиты проводов от истирания, нагрева и вибрации).
• Рабочие перчатки (для защиты рук).

Подготовив все перечисленные инструменты и материалы, вы будете готовы к следующему шагу – выбору оптимальных мест для монтажа компонентов системы и аккуратной прокладке кабелей, что значительно упростит процесс и гарантирует долговечность установки.

Пошаговый монтаж системы: от выбора места до прокладки кабелей

Надежная установка видеорегистратора на мотоцикл начинается с грамотного планирования расположения всех компонентов и аккуратной прокладки кабелей. Это критически важно, учитывая вибрации, влажность и ограниченное пространство мототехники. Правильный монтаж обеспечит не только стабильную работу устройства, но и вашу безопасность, а также сохранит эстетику мотоцикла.

Шаг 1: Выбор и подготовка мест для монтажа

Выбор места для каждой части моторегистратора — это баланс между максимальным обзором, защитой от внешних воздействий и сохранением эргономики мотоцикла. Неудачное расположение камеры может привести к плохому качеству записи или даже к ее повреждению.

Место для передней камеры

• На вилке или крыле: Обеспечивает хороший обзор дороги. Важно выбрать точку, где камера не будет мешать работе подвески или рулевому управлению. Крепление должно быть виброустойчивым.
• Под фарой: Часто предоставляет центральное и защищенное от прямого грязевого потока место. Подходит для сохранения скрытности установки.
• На обтекателе: Хороший вариант для спортивных мотоциклов. Камера будет защищена от встречного ветра и частичек дорожной грязи. Убедитесь, что камера не закрывает приборы и не мешает обзору водителю.

При выборе места для передней камеры убедитесь, что ее объектив не будет загорожен элементами мотоцикла (например, рулем или зеркалами) при поворотах или работе подвески.

Место для задней камеры

• Под сиденьем или на заднем крыле: Распространенный вариант, обеспечивающий приемлемый обзор и некоторую защиту от грязи.
• На рамке номерного знака: Позволяет удобно закрепить камеру, но делает ее более уязвимой для грязи и механических повреждений. Часто требует дополнительной влагозащиты.
• На багажнике или кофре: Если у вас установлен багажник или кофр, это может быть удачным местом для крепления, предлагающим дополнительную защиту и хороший обзор.

Главное условие — камера должна захватывать как можно большую часть дорожного полотна сзади, не перекрываясь элементами мотоцикла или багажа.

Размещение основного блока DVR

Основной блок (если он есть и не интегрирован в камеры) наиболее уязвим. Его следует размещать в местах, максимально защищенных от влаги, перегрева и механических воздействий:

• Под сиденьем: Самое популярное место, поскольку оно часто защищено от прямого попадания воды и относительно свободно. Убедитесь, что блок не блокирует вентиляционные отверстия и не мешает защелкиванию сиденья.
• В багажном отделении или кофре: Если у вас есть запираемые багажные отсеки, это идеальный вариант для защиты блока от кражи, влаги и пыли. Обеспечьте минимальную вентиляцию, чтобы блок не перегревался, особенно в жаркую погоду.
• В «бардачке» или перчаточном ящике: Также хороший вариант при условии достаточного пространства и защиты от влаги.

При выборе места для основного блока, помните о его габаритах и о необходимости доступа для обслуживания (извлечения карты памяти, например).

Шаг 2: Физическое крепление камер и основного блока

После выбора оптимальных мест, приступайте к надежной фиксации всех компонентов.

1. Подготовка поверхности: Тщательно очистите и обезжирьте места крепления с помощью спиртосодержащих средств. Это обеспечит максимальное сцепление для двустороннего скотча 3M VHB или других клеевых основ.
2. Крепление камер: Используйте комплектные кронштейны, которые обычно оснащены элементами для вибропоглощения. Если используете двусторонний скотч 3М (VHB), приложите его к чистой, сухой поверхности и плотно прижмите на 30-60 секунд. Для дополнительной фиксации на менее ровных поверхностях можно использовать качественные пластиковые стяжки или металлические хомуты с резиновыми прокладками. Никогда не сверлите раму мотоцикла для крепления элементов, это может нарушить ее целостность и стать причиной отказа в гарантии.
3. Фиксация основного блока: Если блок размещается под сиденьем или в кофре, закрепите его комплектными креплениями, липучками или двусторонним скотчем. Он не должен свободно перемещаться, подвергаясь ударам и вибрации. Убедитесь, что вокруг блока есть немного свободного пространства для охлаждения.

Шаг 3: Прокладка и фиксация кабелей

Правильная прокладка кабелей — залог долговечности и безопасности системы. Неаккуратные провода могут перетереться, попасть в движущиеся части или стать причиной короткого замыкания.

1. Демонтаж облицовки: Аккуратно снимите все пластиковые обтекатели, сиденье и бак (при необходимости), чтобы получить доступ к раме и штатной проводке.
2. Планирование маршрута: Прокладывайте кабели видеорегистратора вдоль штатной проводки мотоцикла. Это обеспечит их защиту и сохранит порядок. Старайтесь избегать мест с острыми краями, трением и сильным нагревом.
3. Избегайте опасных зон: Кабели не должны соприкасаться с горячими частями (двигатель, выхлопная система) и движущимися элементами (цепь, подвеска, рулевая колонка). Используйте защитную гофру или термоусадочные трубки в местах потенциального нагрева или истирания.
4. Запас кабеля в местах изгиба: В зонах, где есть движение (например, при повороте руля или работе подвески), оставляйте небольшой запас кабеля. Это предотвратит его натяжение, перетирание или обрыв. Проверьте полный ход руля и подвески после прокладки.
5. Фиксация: Закрепите кабели пластиковыми стяжками к штатным жгутам проводки с интервалом 10-15 см. Убедитесь, что стяжки не перетягивают провода и не врезаются в изоляцию. Избегайте свисающих петель, которые могут зацепиться за что-либо.
6. Влагозащита: Места соединений и разъемов, которые могут быть подвержены воздействию влаги (даже под сиденьем), рекомендуется дополнительно обработать герметиком или использовать термоусадочные трубки с клеевым слоем.

После того как все компоненты надежно закреплены и провода проложены, остается самый ответственный этап — подключение к электросистеме мотоцикла.

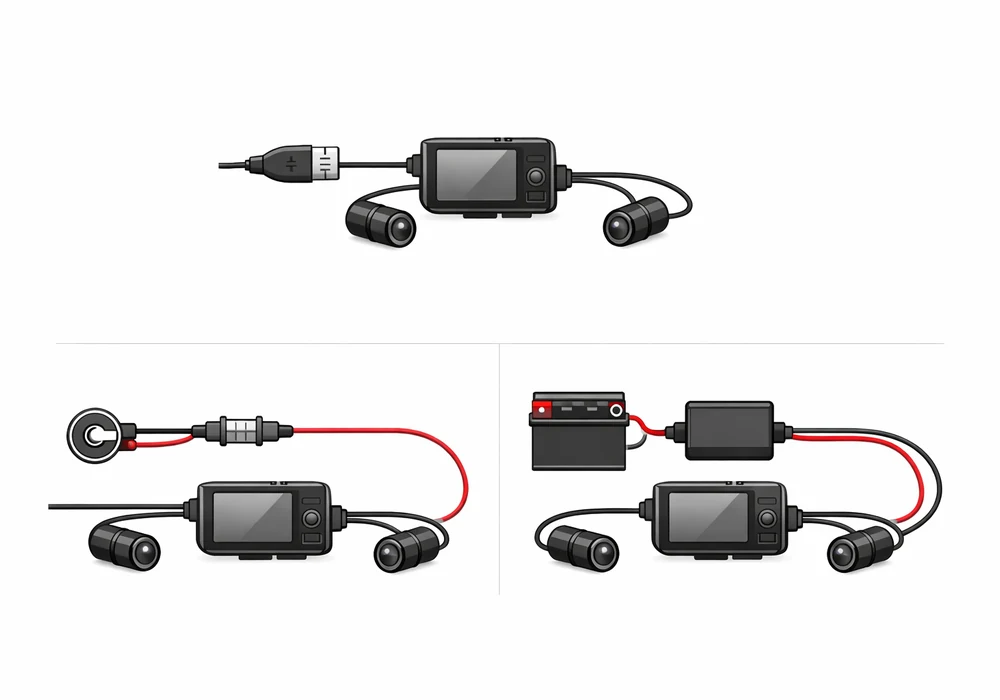

Подключение к электрике мотоцикла: три варианта по сложности

Надежное подключение видеорегистратора на мотоцикле к электросистеме — это основа его стабильной работы и гарантия безопасности как для устройства, так и для самого транспортного средства. В зависимости от ваших навыков, функциональных требований к регистратору и готовности работать с электрикой, существует три основных способа организации питания. Рассмотрим каждый из них.

1. Вариант (простой, временный): Питание от штатного USB-порта

Это самый простой способ подключения, не требующий вмешательства в бортовую сеть мотоцикла.

Этот вариант подходит для тестирования или временного использования экшн-камер с собственным аккумулятором. Для специализированного моторегистратора, требующего постоянной и надежной работы, такой способ не рекомендуется.

2. Вариант (оптимальный): Подключение к цепи зажигания (ACC)

Подключение к цепи ACC (Accessory) — это наиболее распространенный и правильный способ для большинства моторегистраторов. Он обеспечивает автоматическое включение и выключение устройства вместе с поворотом ключа зажигания.

1. Найдите подходящую цепь ACC: Вам нужна цепь, на которой появляется напряжение 12В при включении зажигания и исчезает при его выключении. Часто такие цепи используются для питания звукового сигнала, поворотников, стоп-сигналов или других второстепенных потребителей.
2. Используйте мультиметр: Отключите минусовую клемму аккумулятора. Затем с помощью мультиметра найдите нужный провод или точку в блоке предохранителей. Для этого временно подключите минусовой щуп мультиметра к корпусу мотоцикла, а плюсовым касайтесь контактов предохранителей или проводов. Включите зажигание и посмотрите, где появится 12В. Выключите зажигание и убедитесь, что напряжение пропало.
3. Установите предохранитель: Крайне важно включить в цепь питания регистратора отдельный предохранитель соответствующего номинала (обычно 1-2 А). Используйте специальный адаптер для предохранителей («piggyback fuse tap»), который вставляется в существующее гнездо предохранителя, или врезной держатель предохранителя. Это защитит проводку мотоцикла и регистратор от перегрузок и короткого замыкания.
4. Выполните подключение: Подсоедините плюсовой провод питания регистратора к выбранной цепи ACC через предохранитель, а минусовой провод — к надежной точке заземления (раме мотоцикла). Убедитесь в качестве соединения и используйте термоусадочные трубки или влагозащищенные разъемы.

Этот метод гарантирует, что регистратор не будет разряжать аккумулятор, когда мотоцикл заглушен, и начнет запись сразу после старта.

3. Вариант (для режима парковки): Прямое подключение к аккумулятору с контроллером напряжения

Если вам необходим режим парковки, то есть запись видео, когда мотоцикл заглушен, потребуется подключить к аккумулятору напрямую. Но это нужно делать только через специальный контроллер напряжения (Low Voltage Protection, LVP).

1. Подключите контроллер к аккумулятору: Красный провод контроллера подсоедините к плюсовой клемме аккумулятора, черный — к минусовой.
2. Подключите регистратор к контроллеру: Убедитесь, что контроллер имеет выходной разъем, совместимый с вашим регистратором.
3. Настройте контроллер: Большинство контроллеров позволяют задать пороговое напряжение, при котором подача питания на регистратор прекратится. Это предотвращает глубокий разряд аккумулятора, сохраняя достаточно заряда для запуска двигателя.

Почему нельзя подключать регистратор напрямую к аккумулятору без контроллера и предохранителя?

Прямое подключение регистратора к клеммам аккумулятора без предохранителя и контроллера напряжения недопустимо. Без предохранителя при коротком замыкании может произойти возгорание проводки или самого устройства. А без контроллера видеорегистратор будет постоянно потреблять энергию, что неизбежно приведет к полному разряду аккумулятора, особенно если мотоцикл долго стоит на стоянке. Это лишит вас возможности запустить двигатель и может сократить срок службы батареи.

Настройка и проверка системы после установки

После завершения физического монтажа камер, основного блока и подключения к электросистеме мотоцикла, настало время для финальной настройки моторегистратора и проверки его работоспособности. Этот этап критически важен, чтобы убедиться, что система будет надежно фиксировать дорожную обстановку в нужный момент.

Используйте следующий чек-лист для комплексной проверки:

1. Подключение к смартфону по Wi-Fi (при наличии функции). Многие моторегистраторы имеют встроенный Wi-Fi модуль, позволяющий управлять устройством, просматривать видео в реальном времени и изменять настройки через мобильное приложение. Установите приложение производителя и убедитесь, что соединение стабильно.
2. Настройка правильного угла обзора камер. Запустите просмотр изображения в реальном времени через мобильное приложение. Для передней и задней камер важно, чтобы горизонт был ровным, а в кадр не попадали лишние части мотоцикла (например, руль, зеркала, элементы обтекателя), перекрывающие обзор. Камеры должны быть надежно зафиксированы, чтобы вибрации не сбивали угол.
3. Форматирование карты памяти. Новую карту памяти необходимо отформатировать непосредственно через меню регистратора. Это гарантирует правильную файловую систему и совместимость устройства, а также помогает избежать ошибок записи и чтения. В меню обычно есть соответствующий пункт.
4. Настройка даты и времени. Корректные дата и время на записи являются важным фактором при использовании видео в качестве доказательства. Установите их через меню регистратора или мобильное приложение. Многие модели делают это автоматически при синхронизации со смартфоном или GPS.
5. Проверка работы автозапуска записи. Включите зажигание мотоцикла. Регистратор должен автоматически включиться и начать запись. Выключите зажигание – запись должна корректно завершиться, а устройство выключиться через несколько секунд (время задержки может быть настроено).
6. Проверка циклической записи. Убедитесь, что система записывает видеофайлы последовательно. Для этого дайте регистратору поработать некоторое время, чтобы объем файлов превысил емкость карты памяти. Затем проверьте, что самые старые файлы автоматически затираются новыми.
7. Проверка работы G-сенсора (датчика удара). Если ваш регистратор оснащен G-сенсором, он должен сохранять текущие фрагменты видео в защищенную от перезаписи область при обнаружении удара или резкого торможения. Для проверки можно слегка постучать по мотоциклу или имитировать резкое торможение на безопасной площадке. Убедитесь, что файлы помечены как «аварийные».

Тщательная проверка записи и всех функций после установки гарантирует, что моторегистратор будет работать эффективно и надежно. Теперь, когда ваша система полностью готова, стоит узнать о правовых аспектах ее использования.

Юридические аспекты и использование записей

Установка моторегистратора — это не только технический вопрос, но и юридический. Понимание ваших прав и обязанностей при съемке и использовании записей поможет избежать возможных проблем.

Законность съемки на видеорегистратор

В России законность съемки в общественных местах для личных целей не оспаривается. Моторегистратор фиксирует обстановку на дороге, как правило, без вторжения в частную жизнь других граждан, так как съемка ведется с общего плана.

Использование записи в качестве доказательства при ДТП

Видеозапись с регистратора является серьезным доказательством в суде и при разбирательстве ДТП. Если вы попали в аварию, обязательно сообщите сотрудникам ГИБДД о наличии видеозаписи. В протоколе осмотра места происшествия или в объяснении укажите, что у вас есть такая запись ДТП. Позже, в ходе административного или гражданского дела, вы сможете заявить ходатайство о приобщении видеоматериалов к делу. Суд или дознаватель самостоятельно оценят их как одно из доказательств.

Защита частной жизни и публикация записей

Хотя сама съемка в общественном месте для личных нужд обычно законна, публикация этих материалов имеет свои ограничения. Если на видеозаписи видны лица людей, их транспортные средства или другая личная информация, которая позволяет их идентифицировать, то такая публикация может нарушать право на частную жизнь граждан (статья 152.1 Гражданского кодекса РФ). Публиковать такие записи без согласия запечатленных лиц не рекомендуется, особенно если это касается их личной жизни или может нанести вред их репутации.

Запись разговоров с сотрудниками ДПС

Разговор с сотрудником дорожно-патрульной службы является общением с должностным лицом при исполнении им своих обязанностей. Поэтому законность съемки такого взаимодействия для личных целей, в том числе на моторегистратор, не нарушает закон. Вы имеете право фиксировать процесс общения.
