Оптоволокно в видеонаблюдении: когда это необходимо и как выбрать SFP-модули.
Вы когда-нибудь сталкивались с тем, что видео с удаленной камеры на складе начинает «рассыпаться» на пиксели или вовсе пропадает в грозу? Если ваш объект больше обычного частного дома, стандартная витая пара рано или поздно подведет. Медь — отличный материал, но у неё есть физический предел: 100 метров. Всё, что дальше — это зона риска, затуханий и помех.

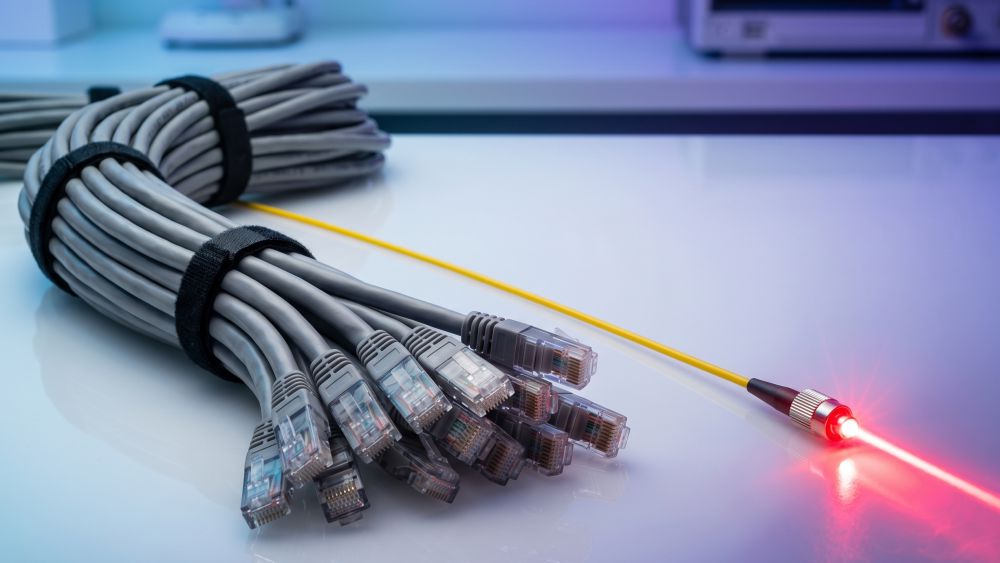

Почему медный кабель проигрывает оптике на дистанциях свыше 100 метров?
Основная проблема меди — сопротивление. Чем длиннее провод, тем слабее сигнал. В системах видеонаблюдения это критично: современные IP-камеры передают огромные потоки данных в 4K. Кроме того, медный кабель работает как антенна — он собирает все электромагнитные наводки от силовых линий и двигателей. А удар молнии в километре от объекта может сжечь всю цепочку оборудования через обычный патч-корд.
Медный кабель (UTP)
- Дистанция: до 100 м
- Помехи: высокая чувствительность
- Грозозащита: требуется отдельный модуль
Оптоволокно (ВОЛС)
- Дистанция: до 120 км
- Помехи: нулевая чувствительность
- Грозозащита: диэлектрик, не боится разрядов
Сравнение характеристик: Медь против Оптики
| Параметр | Витая пара (Cat 5e/6) | Оптоволокно (Single Mode) |
|---|---|---|
| Макс. длина сегмента | 100 метров | до 120 километров |
| Скорость передачи | до 10 Гбит/с (на 55м) | до 100 Гбит/с и выше |
| Влияние ЛЭП | Сильное | Отсутствует |
| Стоимость монтажа | Низкая | Средняя (требует сварки) |
Получить консультацию
Получить консультацию
Основные компоненты оптической линии связи
Чтобы запустить видео через оптику, недостаточно просто купить кабель. Вам понадобится экосистема устройств. Главное преимущество такого подхода — масштабируемость. Вы один раз прокладываете магистраль, а потом лишь меняете активное оборудование.
Кабель: внутренняя и внешняя прокладка
Для улицы мы всегда рекомендуем кабель с тросом или броней. Например, если нужно перебросить линию между столбами, используйте уличные решения с защитой от ультрафиолета и грызунов. Внутри помещений достаточно мягкого негорючего волокна.
Нужна помощь в расчете оптической линии?
Наши инженеры подберут SFP-модули и кабель под вашу задачу за 15 минут.

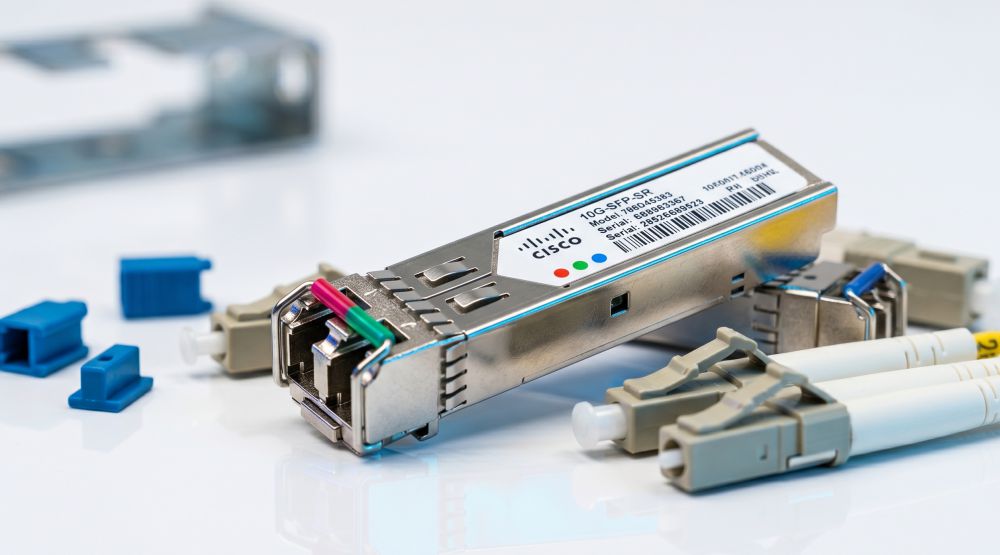

Роль SFP-модулей в системе
SFP-модуль (Small Form-factor Pluggable) — это «переводчик». Он вставляется в специальный слот коммутатора и преобразует электрический сигнал в свет. Без него коммутатор с SFP-портом — это просто железка с пустым отверстием.
Типы оптоволокна: Одномод (SM) vs Многомод (MM)
Это вечный вопрос для новичков. Если кратко: забудьте про многомод в 2024 году для новых систем видеонаблюдения. Многомод (Multi-mode) хорош только для очень коротких дистанций внутри серверных. Для систем безопасности мы используем Single Mode (Одномод).
Плюсы одномодового волокна:
- Огромная дальность передачи (до 120 км без репитеров).
- Низкая цена самого кабеля (он дешевле многомода).
- Универсальность: подходит для любых SFP-модулей.
Как выбрать SFP-модуль: пошаговый алгоритм
Выбор модуля — это не лотерея, а расчет. Вот на что нужно смотреть в первую очередь:
1. Скорость передачи: 155 Мбит/с или 1.25 Гбит/с?
Для одной камеры достаточно 100-мегабитного модуля (155 Мбит/с). Но если вы объединяете группу камер или целое здание, берите гигабитные модули. Например, модель IT.Rex 1.25Gb/s — это золотой стандарт. Цена вопроса: 2 128 руб..
2. Технология WDM: экономим на количестве жил
Раньше для работы линка нужно было две жилы оптики (одна «туда», другая «обратно»). Сейчас технология WDM позволяет передавать данные в обе стороны по одной жиле. Это в два раза дешевле при покупке кабеля и аренде волокон.
Минусы дешевых модулей:
- Перегрев при интенсивной нагрузке.
- Потеря линка («отваливание» камеры) раз в неделю.
- Несовместимость с брендами вроде Cisco или HP (требуют прошивки).
Дальность передачи и бюджет мощности
Модули делятся по дистанции: 3 км, 20 км, 40 км и так далее. Для обычного объекта «за глаза» хватает 3 км. Если поставить модуль на 40 км на линию в 100 метров, вы можете «ослепить» приемник слишком сильным лазером. В таких случаях используют аттенюаторы (гасители сигнала).
При выборе коммутатора обратите внимание на D-Link или профессиональные серии DGS-1210-28MP. Они стабильно держат оптический линк и имеют встроенную защиту.
Получить консультацию
Получить консультацию
Сравнение: Медиаконвертер или коммутатор с SFP-слотом?
Часто заказчики спрашивают: «А можно я просто куплю коробочку, которая превращает оптику в медь?». Да, это называется медиаконвертер. Но есть нюансы.
Медиаконвертер
Дешево, подходит для подключения одной удаленной камеры. Из минусов — лишняя точка отказа и лишний блок питания в ящике.
SFP-коммутатор
Надежно. Оптический модуль вставляется прямо в PoE-коммутатор. Минимум соединений — максимум стабильности.
Типичные ошибки при проектировании ВОЛС
За 10 лет работы я видел сотни «умерших» линий. Топ-3 ошибки:
- Использование патч-кордов не того типа: Пытаются воткнуть многомодовый патч-корд в одномодовую систему.
- Грязные разъемы: Достаточно одной пылинки на торце SFP-модуля, чтобы скорость упала в 10 раз. Всегда используйте защитные колпачки.

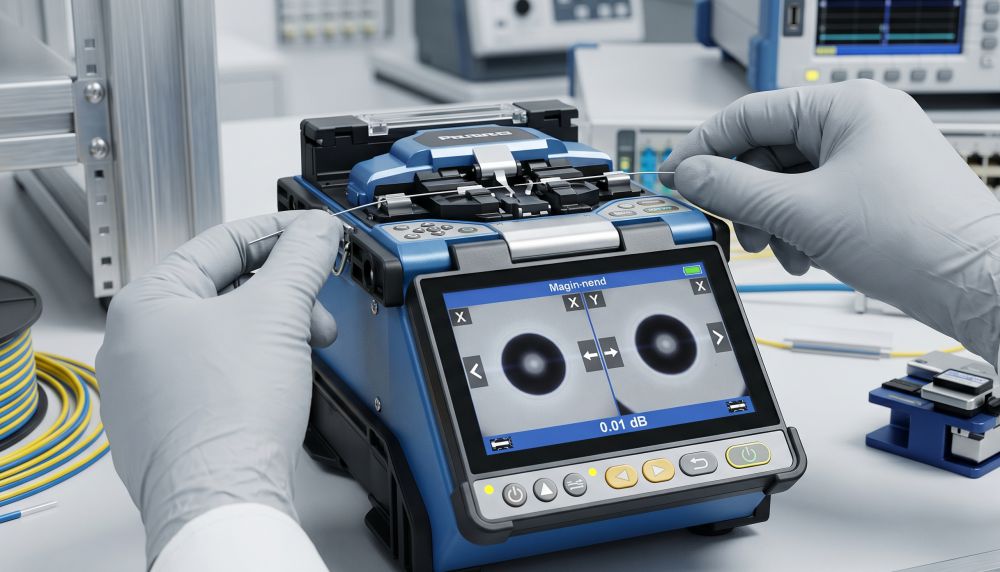

- Отсутствие запаса кабеля: На каждом узле сварки должен быть «бублик» (запас) кабеля хотя бы 5-10 метров. Если дерево упадет на линию, вам будет из чего переварить разрыв.
FAQ: Ответы эксперта на частые вопросы
Остались вопросы по оптоволокну?
Не рискуйте оборудованием — проконсультируйтесь с практиками. Мы реализовали более 100 объектов на ВОЛС в Калининградской области.
Подводя итог: переход на оптоволокно — это не роскошь, а необходимость для современного профессионального видеонаблюдения. Это инвестиция в спокойствие: вы забудете о помехах, сгоревших портах и ограничениях по длине кабеля. Наша команда всегда готова помочь с выбором оборудования из нашего каталога и качественным монтажом.
