Монтажные коробки (Junction Box): почему они обязательны для уличной установки.
Смертельные враги уличных камер: почему монтаж напрямую — это приговор
Каждый уличный прибор уязвим перед воздействием внешней среды. Камера наружного наблюдения постоянно подвергается температурным колебаниям, прямому солнечному излучению и обильным осадкам. Когда монтажники выполняют установку оборудования без использования защитных аксессуаров, они фактически сокращают срок эксплуатации системы в несколько раз.
Основная угроза скрывается в месте соединения кабеля питания и сигнального интерфейса. Коммутационный узел, расположенный на открытом воздухе, быстро теряет свои свойства. Если не спрятать коннекторы в герметичный бокс, уличный климат мгновенно запустит процессы разрушения проводников.

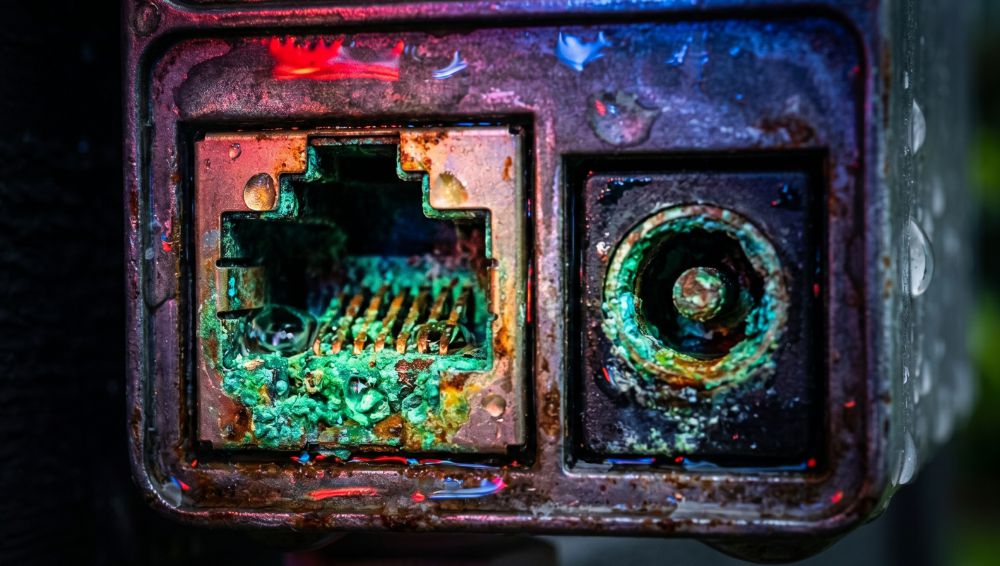

Коррозия медных жил: как влага уничтожает контакты за три месяца
Вода проникает в любые незащищенные щели. Медные контакты разъема RJ-45 или штекера питания под воздействием постоянной сырости начинают покрываться окислом. Влага, смешиваясь со взвешенными в воздухе солями, образует агрессивный электролит. Запускается процесс электрохимической коррозии, который буквально разъедает металл.
В Калининградской области, где относительная влажность воздуха редко опускается ниже 80 процентов, этот процесс протекает стремительно. Уже через три месяца эксплуатации на открытых контактах появляется характерный зеленый налет. Камера начинает терять пакеты данных, изображение идет с сильными помехами, а затем трансляция полностью прекращается. Ремонтировать такой разъем бесполезно, приходится полностью переобжимать кабель и заменять соединительные элементы.
Короткое замыкание: гроза, роса и выгоревшие порты коммутатора
Выход из строя уличной камеры — лишь вершина айсберга. Когда влага попадает внутрь коннектора питания или сигнальной линии, происходит короткое замыкание. Ток начинает течь по пути наименьшего сопротивления, что мгновенно повреждает внутреннюю плату управления устройства.
Более того, по кабелю витая пара короткое замыкание способно передаться дальше по сети. При использовании технологии PoE напряжение питания передается по тем же жилам, что и данные. В случае замыкания на стороне камеры защитные механизмы дешевых коммутаторов могут не сработать. В результате выгорает дорогостоящий сетевой порт на коммутаторе или полностью выходит из строя сам видеорегистратор.
Наша компания всегда стремится выполнять работу на совесть. Мы убеждены, что превентивная защита контактов обходится в десятки раз дешевле, чем последующая замена сетевого оборудования. Использование надежных распределительных коробок полностью исключает риск перетока влаги по кабельным линиям.
Получить консультацию
Получить консультацию
Калининградский климат: почему Балтика не прощает ошибок монтажа
Наш регион уникален своими погодными условиями. Близость Балтийского моря приносит не только штормовые ветры, но и высокую концентрацию соли в атмосфере. Морской воздух насыщен ионами хлора, которые ускоряют коррозию металлов в несколько раз по сравнению с материковыми областями.
Дополнительную нагрузку создают частые переходы температуры через нулевую отметку в зимний период. Замерзающая вода расширяется в микротрещинах изоляции кабеля, разрушая ее структуру. Весенняя роса обильно выпадает на остывших металлических поверхностях кронштейнов, проникая внутрь соединений.
Для обеспечения стабильной работы систем безопасности в Калининграде и области мы рекомендуем проектировать трассы с запасом прочности. Надежный герметичный бокс сохраняет разъемы в абсолютно сухом состоянии круглый год, независимо от силы шторма за окном.
Морской туманВысокая соленость воздуха ускоряет окисление соединительных медных проводников в 5 раз.
Перепады температурЗамерзание влаги внутри изоляции приводит к микротрещинам и потере герметичности кабеля.
Косые дождиВетровая нагрузка загоняет капли воды даже под защитные козырьки фасадов зданий.

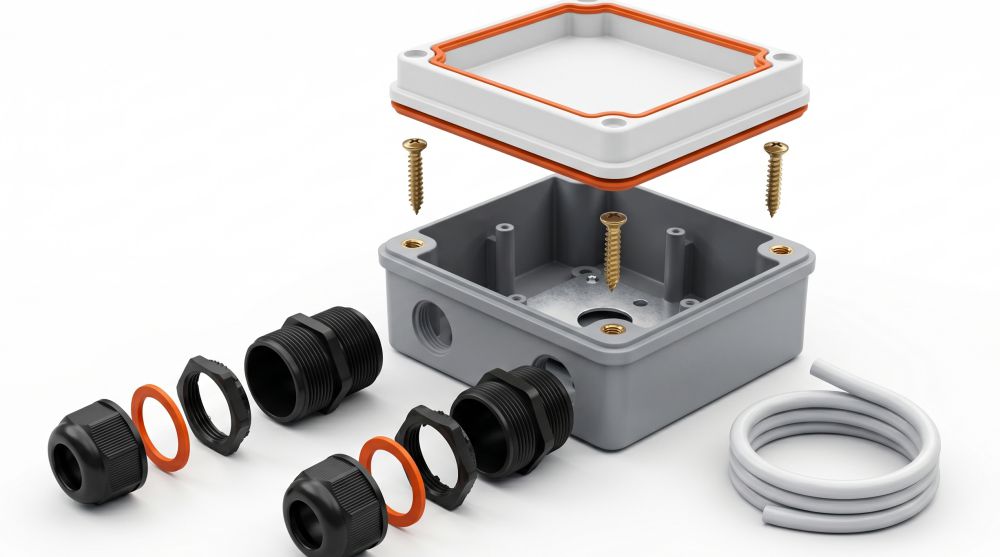

Что такое Junction Box: анатомия и физика правильной защиты
Современная монтажная коробка, известная в профессиональной среде как Junction Box, представляет собой специализированный герметичный контейнер. Ее основная задача — размещение и защита кабельных соединений непосредственно у корпуса камеры. Конструкция этого изделия продумана до мелочей, чтобы противостоять агрессивным факторам внешней среды.
Качественные боксы разрабатываются с учетом специфики монтажа различных типов камер. Они позволяют аккуратно уложить излишки кабеля, спрятать разъемы и обеспечить герметичный ввод линии внутрь корпуса. Это неотъемлемая часть профессиональной установки систем видеонаблюдения, гарантирующая долговечность всей системы.
Конструктивные особенности распределительных коробок для камер
В отличие от обычных бытовых электромонтажных коробок, специализированные боксы под уличные камеры видеонаблюдения имеют монтажные отверстия, идеально совпадающие с посадочными местами популярных моделей. Это позволяет крепить основание камеры прямо на крышку коробки, создавая единую монолитную конструкцию.
Провода от объектива заходят внутрь бокса через центральный герметичный канал, полностью скрытый от глаз посторонних. Кабель трассы заводится через боковые или тыльные резьбовые отверстия, снабженные эластичными муфтами. Такая схема полностью защищает сигнальную линию от механических повреждений и умышленного вандализма.
Гермовводы и уплотнители: барьер на пути капиллярного эффекта
Просто закрыть крышку коробки недостаточно. Основной рубеж защиты от влаги — это уплотнительные прокладки из качественной резины или силикона. Они располагаются по всему периметру стыка крышки и корпуса коробки. При затягивании винтов прокладка деформируется, полностью перекрывая доступ воздуху и воде.
Особую роль играют кабельные вводы, гермовводы. Внутри них установлены зажимные цанговые механизмы со специальными резиновыми вставками. При закручивании гайки уплотнитель плотно обжимает круглый кабель, исключая затекание воды по внешней оболочке провода. Это предотвращает так называемый капиллярный эффект, когда влага под действием разности давлений буквально втягивается внутрь изоляции.
Наша главная ценность — делать свою работу максимально качественно для клиентов и достигать для них результатов. Именно поэтому на объектах в Калининграде мы никогда не используем дешевые уплотнители сомнительного качества. Надежная изоляция экономит деньги заказчика на будущих вызовах сервисной службы.
Пластик против металла: какой материал выбрать под ваши задачи
При выборе защитного бокса часто возникает дилемма: приобрести легкий пластиковый корпус или отдать предпочтение тяжелому металлическому сплаву. Оба варианта имеют свои уникальные особенности, сферы применения и ценовые категории.
Современные пластиковые коробки изготавливаются из ABS-пластика или поликарбоната с добавлением ультрафиолетовых стабилизаторов. Они не ржавеют, не проводят электрический ток и обладают минимальным весом. Качественный пластиковый бокс, например Монтажная коробка KadrON JB3-115W по цене 549 руб., легко монтируется на любые поверхности и отлично переносит перепады температур.
Металлические боксы производят из алюминиевых сплавов методом литья под давлением, покрывая порошковой эмалью. Они обладают исключительной механической прочностью. Такие изделия необходимы там, где существует высокий риск вандализма или механических повреждений.
Преимущества пластиковых уличных коробок
Абсолютная стойкость к коррозии, отсутствие необходимости в заземлении, легкий вес изделия, доступная стоимость и отличная устойчивость к воздействию солнечного ультрафиолета при наличии специальных добавок.
Недостатки пластиковых уличных коробок
Меньшая устойчивость к направленным механическим ударам по сравнению со сплавами металлов, риск растрескивания при экстремальном затягивании монтажных винтов на сильном морозе.
Сравнение уличных распределительных коробок
Чтобы облегчить выбор защитного аксессуара, мы подготовили подробное сравнение различных типов распределительных коробок. В таблице представлены ключевые характеристики, которые помогут определить оптимальное решение для конкретных условий монтажа в магазине систем безопасности.
Помните, что экономия на коробке часто оборачивается дорогостоящим ремонтом. Анализ характеристик позволит вам сделать взвешенный выбор на основе климатических условий Калининградской области.
| Характеристика / Тип | Обычная бытовая коробка | Уличный ABS-бокс (например, KadrON JB3-115W) | Металлический бокс (алюминиевый сплав) |
|---|---|---|---|
| Класс защиты от влаги | IP44 / IP54 | IP66 / IP67 | IP66 / IP67 |
| Устойчивость к УФ-лучам | Низкая (желтеет и трескается) | Высокая (с УФ-стабилизатором) | Абсолютная |
| Стойкость к коррозии | Отличная | Отличная | Средняя (требует качественной покраски) |
| Антивандальные свойства | Отсутствуют | Средние | Высокие |
| Совместимость с камерами | Требует сверления крышки вручную | Готовые монтажные отверстия под кронштейны | Готовые монтажные отверстия под кронштейны |
Технологии монтажа: как зафиксировать коробку на любой поверхности
Правильный выбор коробки — это только половина дела. Огромное значение имеет соблюдение технологии ее крепления. В зависимости от типа фасада здания или места размещения оборудования, инженеры Камера39 применяют различные методики фиксации.
Ненадежный монтаж может привести к падению всей конструкции под воздействием ветра или снеговой нагрузки. Каждая поверхность требует индивидуального подбора крепежных элементов и соблюдения правил герметизации монтажных швов.
Установка на кирпич и бетон: секреты надежного прилегания
При креплении на кирпичные или бетонные стены здания используются дюбели и саморезы из нержавеющей стали. Перед началом работ важно точно разметить отверстия, используя заднюю крышку бокса в качестве шаблона. Отверстия в бетоне просверливаются перфоратором на глубину, превышающую длину дюбеля на 10 миллиметров.
Для предотвращения проникновения влаги через крепежные отверстия с тыльной стороны бокса, места прилегания дюбелей обрабатываются влагостойким герметиком. Это исключает затекание воды по микротрещинам в стене непосредственно внутрь распределительного устройства.
В случае монтажа на неровные поверхности мы применяем специальные резиновые проставки. Они компенсируют кривизну стен и обеспечивают плотное, герметичное прилегание корпуса распределительного узла.
Получить консультацию
Получить консультацию

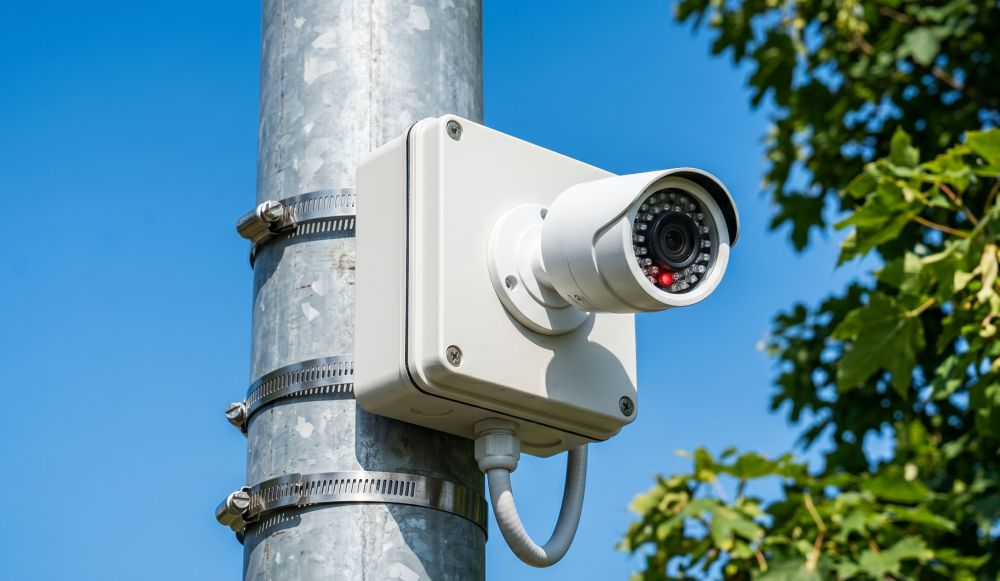

Монтаж на столб: использование специализированных платформ с хомутами
Установка уличных камер на опорах освещения или столбах забора сопряжена с определенными трудностями. Сверлить металлические или бетонные столбы категорически запрещено из-за нарушения их несущей способности. В таких случаях на помощь приходят специализированные адаптеры крепления.
Для этих целей мы рекомендуем использовать качественные монтажные решения. К примеру, модель Монтажная коробка для камер KadrON JB3-115W (на столб), цена которой составляет всего 622 руб., снабжена удобными пазами под стальные стяжки. Фиксация осуществляется мощными нержавеющими червячными хомутами, способными выдерживать сильные ураганные порывы ветра.
Требуется профессиональный монтаж системы видеонаблюдения?
Наши инженеры подберут оптимальное оборудование, надежные монтажные коробки и выполнят качественную установку под ключ в Калининграде и области с гарантией до 3 лет.
Смертельные ошибки при самостоятельном монтаже: антирейтинг Камера39
Стремление сэкономить на услугах квалифицированных специалистов часто приводит к досадным ошибкам. При самостоятельном монтаже владельцы загородных домов совершают промахи, которые сводят на нет все защитные свойства уличных распределительных боксов.
Мы подготовили подробный антирейтинг технических ошибок, составленный на основе многолетнего опыта ремонта систем видеонаблюдения и технического обслуживания объектов в Калининграде. Изучите эти правила, чтобы не повторять чужих промахов.

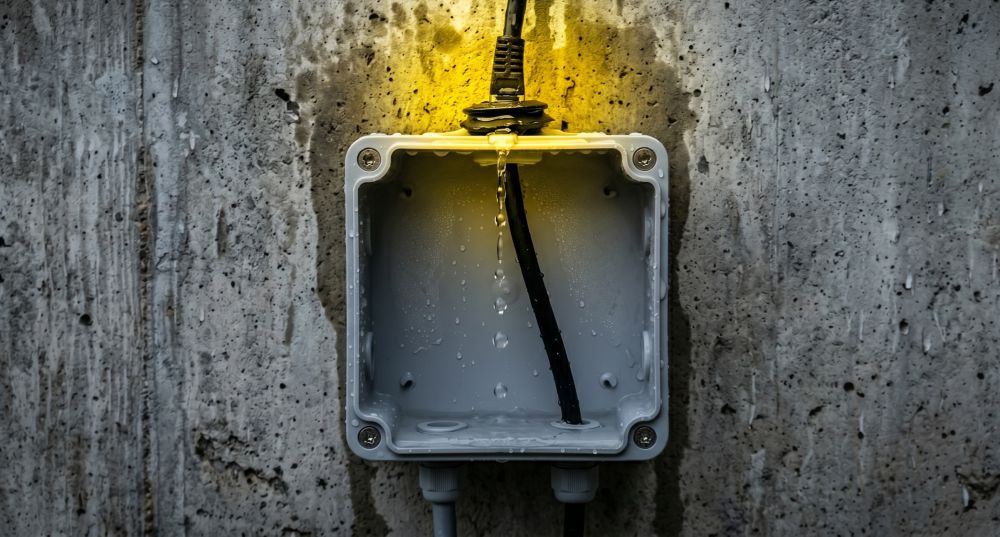

Ошибка ввода кабеля сверху: как коробка превращается в стакан с водой
Это безусловный лидер среди монтажных ошибок. Когда кабель заводится внутрь уличной коробки через верхнее или боковое верхнее отверстие, вода под силой земного притяжения стекает по проводу прямо к месту ввода. Даже самый лучший гермоввод со временем под воздействием температурного расширения ослабевает и начинает пропускать влагу.
В результате бокс медленно, но верно заполняется водой. Камера продолжает работать до тех пор, пока уровень воды внутри коробки не поднимется до контактов разъема. В нашей практике были случаи, когда из снятой уличной коробки выливалось до полулитра дождевой воды, при этом сама электроника выгорала полностью.
Игнорирование герметика и дренажа: конденсат как скрытая угроза
Качественная уличная монтажная коробка, такая как KadrON JB3-115B за 549 руб., обладает высокой степенью герметичности. Однако полная изоляция внутреннего объема таит в себе скрытую опасность — образование конденсата.
При резкой смене температуры дня и ночи влага, содержащаяся в воздухе внутри коробки, выпадает в виде мелких капель росы на холодные стенки бокса и платы соединений. Со временем этот незаметный процесс приводит к окислению контактов. Чтобы избежать этого, профессионалы Камера39 придерживаются проверенной методики.
Мы аккуратно герметизируем все монтажные отверстия, соприкасающиеся со стеной, силиконовым составом. В то же время в самой нижней точке распределительной коробки мы делаем небольшое компенсационное дренажное отверстие диаметром около 2 миллиметров. Это позволяет внутреннему объему бокса «дышать», а случайно образовавшемуся конденсату — беспрепятственно стекать наружу.
Экономия на гермовводах: оголенные провода на ветру
Некоторые неопытные монтажники при прокладке трасс не используют входящие в комплект кабельные вводы, а просто затыкают монтажные отверстия коробки тряпками, изолентой или замазывают дешевой шпаклевкой. Такой подход не выдерживает никакой критики.
Уличный ветер раскачивает провода, постепенно разрушая импровизированную защиту. Птицы, ищущие материал для гнезд, или грызуны могут легко вытащить некачественный уплотнитель. Оголенные провода остаются незащищенными перед осенними дождями и зимними снегопадами.
Профессиональный монтаж подразумевает обязательное применение резьбовых гермовводов с резиновыми зажимными муфтами. Это гарантирует надежную механическую фиксацию кабеля и долговечную изоляцию внутреннего пространства коробки на протяжении всего периода эксплуатации.
Пошаговое руководство по герметизации соединений своими руками
Для тех, кто предпочитает выполнять работы на своем участке самостоятельно, мы подготовили практическое руководство. Следуя этим советам, вы сможете надежно смонтировать уличную камеру и защитить кабельные соединения от любых погодных сюрпризов.
Если в процессе монтажа у вас возникнут сложности, вы всегда можете обратиться к специалистам Камера39 за получением профессиональной консультации или заказать установку систем безопасности на вашем объекте в Калининграде.
Наши работы по установке систем уличного видеонаблюдения
За годы успешной деятельности мы реализовали сотни проектов различной сложности на территории Калининграда и Калининградской области. Каждая уличная камера, установленная нашими инженерами, снабжена надежным герметичным боксом.
Ознакомьтесь с примерами выполненных нами работ, чтобы лично убедиться в высоком профессионализме и эстетичности монтажа.
Часто задаваемые вопросы о монтажных коробках для камер
В данном разделе мы собрали ответы на самые популярные вопросы клиентов, касающиеся подбора и монтажа уличных защитных коробок для видеокамер.
▼
Использовать дешевую распределительную коробку, например, модель Коробка распределительная 80х80х40 серая за 124 руб., конечно можно, но только в качестве временной меры. У нее нет готовых крепежных отверстий под кронштейн видеокамеры, поэтому вам придется сверлить крышку самостоятельно. Это неизбежно приведет к нарушению герметичности. Кроме того, дешевый серый пластик быстро разрушается под действием солнечного ультрафиолета. Буквально через два-три года уличной эксплуатации крышка коробки потрескается и начнет пропускать воду.
▼
Пожелтение ABS-пластика — естественный процесс под воздействием солнечных лучей. Если на корпусе нет глубоких трещин и сколов, а резиновые уплотнители сохранили свою эластичность, менять коробку не требуется. Для предотвращения этого визуального эффекта мы рекомендуем приобретать боксы из поликарбоната или металлические распределительные устройства, окрашенные порошковой эмалью.
▼
Стандартные цанговые гермовводы рассчитаны на круглый кабель. При вводе плоского провода в уплотнителе останутся щели, через которые влага проникнет внутрь бокса. В таком случае мы рекомендуем использовать качественный силиконовый герметик. Обильно заполните внутреннее пространство гермоввода герметиком перед затягиванием гайки, чтобы полностью исключить пустоты вокруг плоского провода.
▼
Заземление металлического бокса обязательно, если к камере подводится напряжение питания 220 Вольт, или трасса проходит по открытой местности на большой высоте. Заземление защитит оборудование от электромагнитных наводок во время грозы и обеспечит электробезопасность обслуживающего персонала. Для слаботочных систем с питанием 12 Вольт или PoE заземление корпуса коробки желательно, но не критично.
▼
Для защиты от вандалов выбирайте металлические монтажные коробки из прочного алюминиевого сплава и располагайте оборудование на высоте не менее 3 метров от уровня земли. Также отличным решением будет укладка подводящего кабеля в жесткие стальные трубы или металлорукав в защитной оболочке, надежно соединенные с корпусом бокса.
