Короткое замыкание шлейфа сигнализации: что означает и как найти причину

Что такое короткое замыкание шлейфа и как понять, что это оно

Короткое замыкание (КЗ) шлейфа сигнализации означает, что два сигнальных провода, идущие от контрольной панели к датчикам, соприкоснулись друг с другом. Это приводит к значительному падению сопротивления в линии. В результате панель теряет связь с оконечным резистором, который установлен в конце безадресного шлейфа для контроля его целостности, и фиксирует неисправность в этой зоне. По сути, шлейф — это тонкая нервная система вашей сигнализации, связывающая центральный прибор с каждым датчиком движения, открытия или дыма.

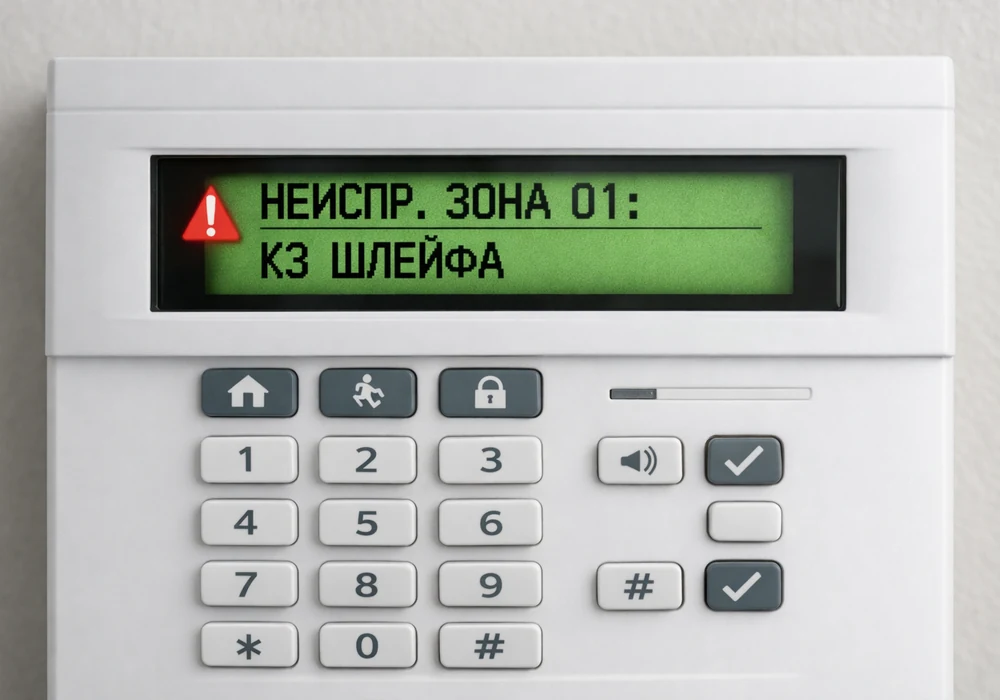

Как правило, о проблеме вы узнаете по характерному оповещению о неисправности. На клавиатуре контрольной панели может появиться сообщение: «КЗ шлейфа», «Неисправность зоны N», «Короткое замыкание» или аналогичное. Часто такой индикации сопутствует постоянное свечение или мигание светодиодного индикатора проблемной зоны.

Прежде чем предпринимать какие-либо дальнейшие шаги, начните с этих безопасных первичных проверок:

1. Визуально осмотрите все датчики на проблемной линии шлейфа сигнализации. Обратите внимание на видимые повреждения: разбит ли корпус, сорван ли датчик с крепления, не изменилось ли его положение.
2. Проверьте наличие влаги или конденсата. Внимательно осмотрите пространство вокруг датчиков и участки прокладки проводов на предмет следов затопления, протечек, повышенной влажности. Вода — частая причина замыканий.
3. Убедитесь, что провода не отошли от клемм. Если клеммы датчика легко доступны и открыты (без необходимости вскрытия корпуса), проверьте надежность подключения проводов к ним.

Если эти простые действия не выявили очевидных проблем, значит, причина неисправности может быть глубже, и потребуется более тщательная диагностика, которую мы рассмотрим в следующем разделе.

Основные причины короткого замыкания в шлейфе

Короткое замыкание (КЗ) в шлейфе сигнализации может быть вызвано несколькими причинами. Как правило, они связаны с физическим состоянием кабеля, датчиков или ошибками, допущенными при монтаже системы.

Повреждение изоляции кабеля

Кабель шлейфа сигнализации уязвим к внешним воздействиям. Самые частые причины повреждения:

• Механические повреждения: во время ремонтных работ (сверление, штробление), при перемещении мебели, или из-за постоянного трения о строительные конструкции изоляция может перетираться или перерезаться. В результате оголенные жилы кабеля соприкасаются друг с другом.
• Активность грызунов: мыши и крысы часто перегрызают кабель, особенно в труднодоступных местах или под полом. Их зубы легко повреждают изоляцию, приводя к прямому контакту жил.
• Старение изоляции: со временем изоляционный материал может терять свои свойства, трескаться и осыпаться, особенно в условиях перепадов температур, ультрафиолетового излучения или агрессивной среды. Это может привести к непреднамеренному контакту проводников.

Попадание влаги

Влага является хорошим проводником и часто становится причиной КЗ:

• Затопление и протечки: вода может попасть в корпуса датчиков, распределительные коробки или на участки кабеля, вызывая замыкание контактов или жил между собой.
• Конденсат: в неотапливаемых помещениях или местах с резкими перепадами температуры внутри корпусов датчиков, клеммных коробок или распределительных щитков может образовываться конденсат. Капли воды, скопившиеся на контактах, могут вызвать КЗ.

Неисправность датчика (извещателя)

Иногда причина кроется внутри самого устройства:

• Выход из строя электронной платы: внутренние компоненты датчика могут замкнуть из-за заводского брака, скачка напряжения или естественного износа. Это приводит к КЗ непосредственно внутри извещателя.
• Механическое повреждение датчика: удар или падение могут повредить внутреннюю структуру датчика, вызвав замыкание проводов или элементов платы.

Ошибки монтажа

Человеческий фактор часто играет роль в возникновении неисправностей, особенно если работа выполнялась без должного опыта:

• Плохая зачистка проводов: при подключении к клеммам могли остаться незачищенные участки изоляции, которые не позволяют проводу надежно сидеть в клемме, или, наоборот, слишком длинные оголенные жилы, которые касаются соседних контактов или корпуса.
• Неаккуратное подключение: в клеммных колодках датчиков или контрольной панели провода могли быть подключены так, что соседние жилы касаются друг друга, создавая короткое замыкание.
• Неправильные скрутки: в распределительных коробках некачественные скрутки, отсутствие изоляции или использование неподходящих соединительных элементов могут привести к контакту жил между собой или с влагой, вызывая КЗ.
• Окисление контактов: со временем контакты в клеммах или скрутках могут окислиться, особенно во влажной среде. Хотя это чаще приводит к обрыву, в некоторых случаях окисление может создавать токопроводящие мостики при наличии влаги или загрязнений.

Теперь, когда вы знаете возможные причины, можно перейти к методичному поиску неисправного участка.

Пошаговая диагностика: как найти место короткого замыкания

Если после первичного визуального осмотра источник неисправности «короткое замыкание шлейфа» не был обнаружен, следующим шагом станет более глубокая диагностика с использованием мультиметра. Этот прибор позволяет точно измерить электрическое сопротивление шлейфа и определить, где именно произошло замыкание.

Подготовка мультиметра

Для диагностики шлейфа вам понадобится мультиметр, настроенный на режим измерения сопротивления (омметр). Обычно на приборе это обозначается символом Ω (Омега). Установите переключатель в диапазон измерения килоомов (кОм), например, 20к или 200к. Если ваш мультиметр имеет функцию автовыбора диапазона, просто установите его на Ω, и прибор сам определит нужный диапазон.

Алгоритм поиска места короткого замыкания

1. Шаг 1: Проверка контрольной панели и отключение шлейфа

   Полностью обесточив систему, аккуратно отсоедините два сигнальных провода проблемного шлейфа от соответствующих клемм на контрольной панели. Подключите щупы мультиметра к этим освободившимся клеммам на самой контрольной панели (не к проводам шлейфа!). Исправная панель не должна иметь короткого замыкания на клеммах шлейфа, поэтому мультиметр должен показать очень высокое сопротивление, стремящееся к бесконечности (символ «OL» или «1.» на цифровых моделях). Это подтверждает, что КЗ не вызвано внутренней неисправностью самой панели.

2. Шаг 2: Измерение сопротивления на проводах шлейфа

   Теперь подключите щупы мультиметра к тем двум проводам шлейфа, которые вы только что отсоединили от контрольной панели. Это позволит вам измерить сопротивление всей линии, включая все подключенные к ней датчики и оконечный резистор.

   • Если в шлейфе присутствует короткое замыкание, мультиметр покажет значение, близкое к нулю (обычно менее 100 Ом). Прибор перестает «видеть» оконечный резистор и фиксирует аварию.
   • Если же КЗ нет, вы увидите сопротивление оконечного резистора, который установлен в последнем датчике шлейфа. Нормальное сопротивление исправного шлейфа с оконечным резистором обычно составляет от 1 до 10 кОм. Точное значение зависит от номинала установленного резистора, который определяется производителем и моделью вашей контрольной панели (например, 2.2 кОм, 4.7 кОм, 7.5 кОм). Если вы видите такое значение, то проблема не в КЗ, а в обрыве или другой неисправности, но это уже тема для отдельного разговора.

3. Шаг 3: Последовательное отключение датчиков (метод исключения)

   Если Шаг 2 показал короткое замыкание (сопротивление близко к нулю), то проблема находится где-то в линии или в одном из датчиков. Чтобы точно найти место, мы будем использовать метод исключения, двигаясь от последнего датчика к контрольной панели.

   1. Начните с самого дальнего датчика в проблемном шлейфе. Аккуратно откройте его корпус (если он разборный, соблюдая осторожность, чтобы не повредить пломбы, если система на гарантии). Отсоедините оба провода шлейфа от клемм этого датчика.
   2. Вернитесь к контрольной панели и снова измерьте сопротивление на проводах шлейфа, подключенных к панели (как в Шаге 2). Если короткое замыкание исчезло (мультиметр показывает сопротивление оконечного резистора или обрыв), значит, проблема была в только что отключенном датчике или в коротком участке провода непосредственно перед ним.
   3. Если КЗ не пропало, подключите провода обратно к этому датчику и переходите к следующему, более близкому к контрольной панели датчику. Повторяйте процедуру отключения и измерения, пока не найдете точку, после которой КЗ исчезнет.

4. Шаг 4: Проверка отдельных участков кабеля (при наличии разветвлений)

   В более сложных системах шлейф может быть разделен на несколько участков через распределительные коробки или промежуточные соединения. Если вы последовательно отключали все датчики, а КЗ так и не нашли, возможно, проблема кроется в самом кабеле между распределительными коробками или между последним датчиком и предпоследним. В этом случае отключайте отдельные участки кабеля в распределительных коробках, начиная от ближайшей к контрольной панели, и измеряйте сопротивление каждого участка отдельно. Это поможет локализовать поврежденный отрезок кабеля.

После того как вы точно локализовали место короткого замыкания – будь то поврежденный провод, неисправный датчик или неправильное подключение – вы сможете приступить к его устранению. О том, какие неисправности можно безопасно устранить самостоятельно, а когда необходим вызов специалиста, мы расскажем в следующем разделе.

Устранение неисправности и проверка работоспособности

После того как с помощью диагностики вы определили наиболее вероятное место и причину короткого замыкания в шлейфе, настает этап устранения неисправности. Часть проблем можно решить самостоятельно, но некоторые требуют вызова специалиста для надежного и безопасного ремонта.

Когда можно устранить проблему своими силами

К самостоятельным действиям стоит прибегать, если проблема локализована в легкодоступном месте и не требует сложного оборудования или глубоких знаний электроники. Вы можете попробовать устранить короткое замыкание в шлейфе в следующих простых случаях:

• Повреждение короткого участка провода: Если вы обнаружили небольшой видимый порез, перегиб или разрыв изоляции кабеля на доступном участке (например, из-за мебели или неаккуратного обращения), можно вырезать поврежденный сегмент и соединить концы кабеля с помощью клеммной колодки. Убедитесь, что соединения надежны и тщательно изолированы.
• Окисление или загрязнение контактов: При обнаружении окисленных или загрязненных контактов в датчике или распределительной коробке, аккуратно очистите их. После чистки убедитесь, что все провода надежно затянуты в клеммных колодках.
• Неправильное подключение проводов: Если причиной оказалось ослабление или неправильное подключение проводов в клеммной колодке датчика, восстановите правильное и надежное соединение.
• Замена неисправного датчика: Если диагностика показала неисправность конкретного датчика (например, из-за попадания влаги или механического повреждения), его можно заменить на новый, строго аналогичный по модели и характеристикам. Это критически важно для корректной работы системы.

Когда необходим вызов специалиста

В некоторых случаях самостоятельный ремонт кабеля или компонентов невозможен или может привести к более серьезным проблемам. Обращение к профессионалам «Камера39» в Калининграде и области необходимо, если:

• Поврежден длинный или скрытый участок кабеля: Если кабель поврежден внутри стены, под полом или на значительном протяжении, его замена требует штробления, прокладки новых линий и может быть сложна для самостоятельного выполнения.
• «Плавающее» короткое замыкание: Если КЗ появляется и исчезает периодически, это указывает на трудноуловимую неисправность, которая требует более глубокой диагностики и специализированного оборудования.
• Неисправность электронной платы: Проблемы внутри контрольной панели или сложного датчика (например, обрыв дорожек, выход из строя электронных компонентов) требуют профессионального ремонта или замены, так как подобные работы связаны с микроэлектроникой.
• После самостоятельных попыток проблема не устранена: Если вы выполнили все возможные действия, но сообщение о коротком замыкании не исчезло, это верный признак того, что необходима помощь квалифицированных инженеров.

Проверка работоспособности системы после ремонта

После устранения короткого замыкания необходимо убедиться, что система сигнализации полностью восстановлена и работает корректно. Выполните следующие шаги:

1. Подключите шлейф к панели: Убедитесь, что все провода надежно подключены к соответствующим клеммам контрольной панели, откуда ранее был отключен шлейф для диагностики.
2. Подайте питание: Сначала подключите резервный аккумулятор, затем восстановите подачу основного питания 220В на контрольную панель. Дождитесь полной загрузки системы.
3. Проверьте индикацию: Сообщение о «коротком замыкании шлейфа» или «неисправности зоны» на контрольной панели должно исчезнуть. Индикация должна быть нормальной (например, зеленый свет).
4. Проведите тестовую постановку и снятие с охраны: Выполните постановку на охрану проблемной зоны, затем снимите с охраны. Убедитесь, что система переходит в эти режимы без ошибок.
5. Проверьте работу датчика: Активируйте датчик, подключенный к восстановленному шлейфу (например, пройдите перед ИК-датчиком, откройте дверь с герконом). Система должна корректно сработать (если она на охране) или зарегистрировать событие (если на снятии).

Если после всех этих действий система работает стабильно, значит, вы успешно устранили неисправность. Если же проблема сохраняется, это прямо указывает на необходимость обратиться к профессионалам.

Когда самостоятельная диагностика опасна: вызываем специалиста

Попытки самостоятельно разобраться с коротким замыканием в шлейфе охранной или пожарной сигнализации могут быть весьма полезными, но важно знать, когда нужно остановиться. Существуют ситуации, при которых дальнейшие самостоятельные действия могут быть не только неэффективными, но и опасными, а также могут привести к аннулированию гарантии на оборудование или нарушению договорных обязательств. В таких случаях необходимо своевременно вызвать мастера для ремонта сигнализации.

Ниже представлен чек-лист ситуаций, когда вам следует прекратить самостоятельную диагностику и обратиться за профессиональной помощью:

• Отсутствие инструмента или навыков: Если у вас нет мультиметра или вы не умеете им пользоваться, полноценная диагностика невозможна. Работа «наугад» может повредить систему или создать ложные точки отказа.
• Неисправность в пожарном шлейфе: Как уже упоминалось, пожарная сигнализация требует строгого соблюдения норм. Неправильный ремонт может привести к неработоспособности системы и серьезным последствиям.
• Система подключена на пульт централизованного наблюдения: При подключении к пультовой охране любые действия с системой, включая диагностику и ремонт, должны быть согласованы с обслуживающей организацией. Несанкционированное вмешательство может привести к ложным срабатываниям или снятию объекта с охраны, а также к штрафам.
• Неудачные попытки найти КЗ: Если вы выполнили все шаги пошаговой диагностики из предыдущих разделов, но так и не смогли локализовать короткое замыкание, проблема может быть сложнее, например, во внутренних компонентах контрольной панели, что требует профессиональной диагностики.
• Сложный доступ к элементам системы: Если для доступа к проводке, распределительным коробкам или датчикам требуется специальный инструмент, стремянка, работа на высоте или демонтаж элементов конструкции (например, фальшпотолков, стеновых панелей), лучше доверить эту работу специалистам.
• Неуверенность в своих действиях: Если на любом этапе диагностики или возможного устранения неисправности вы сомневаетесь в своих силах или не до конца понимаете, что делаете, — остановитесь. Это обеспечит вашу безопасность и сохранность оборудования.

В любой из этих ситуаций профессиональная помощь — это оптимальное решение. Специалисты «Камера39» в Калининграде и области располагают необходимым оборудованием и опытом для быстрой и надежной диагностики сложных неисправностей и квалифицированного ремонта вашей охранно-пожарной сигнализации.
